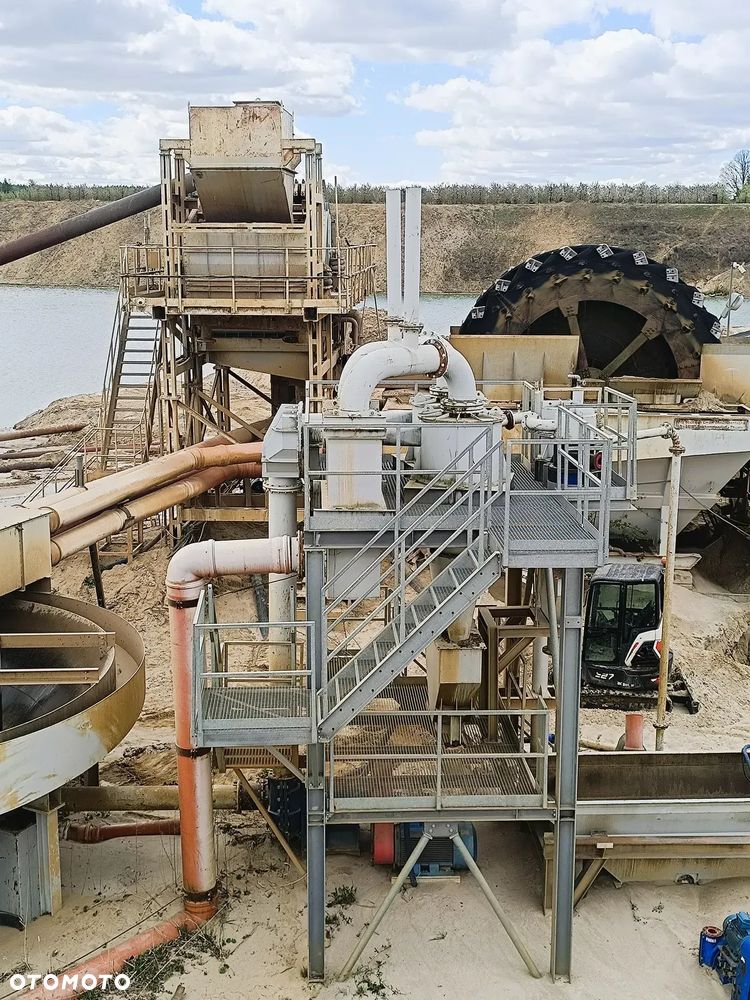

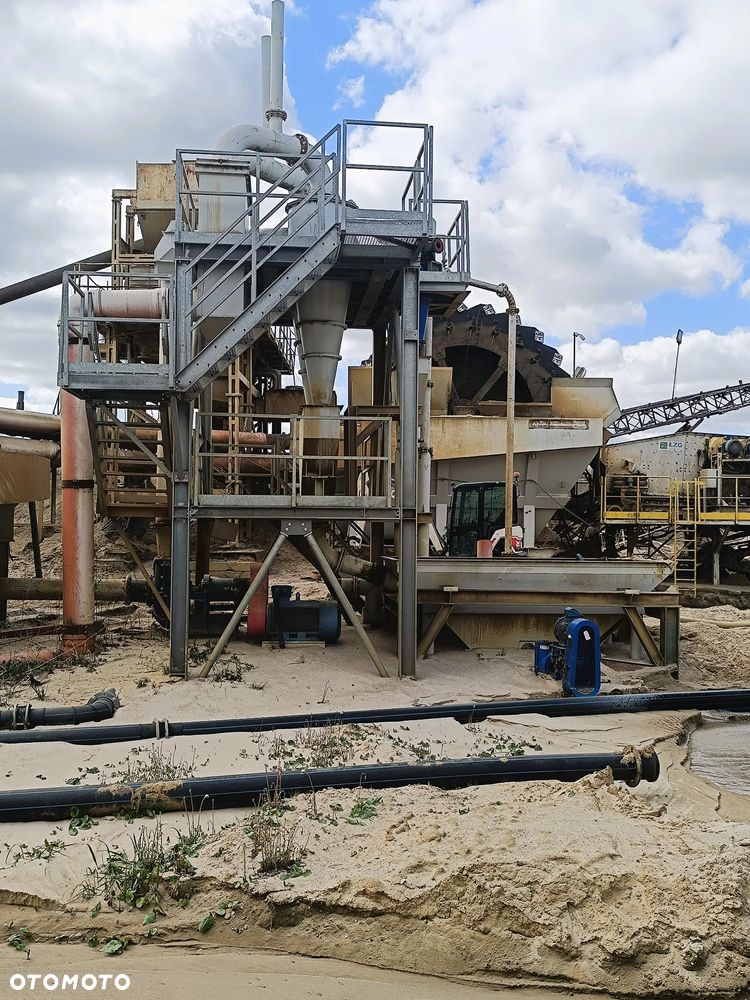

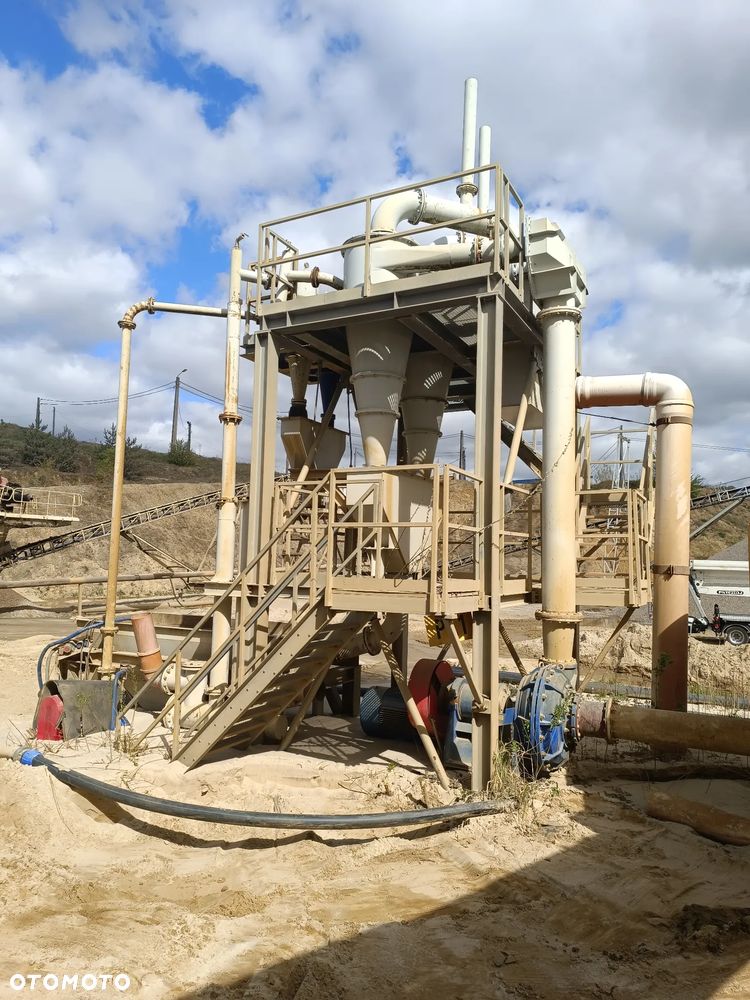

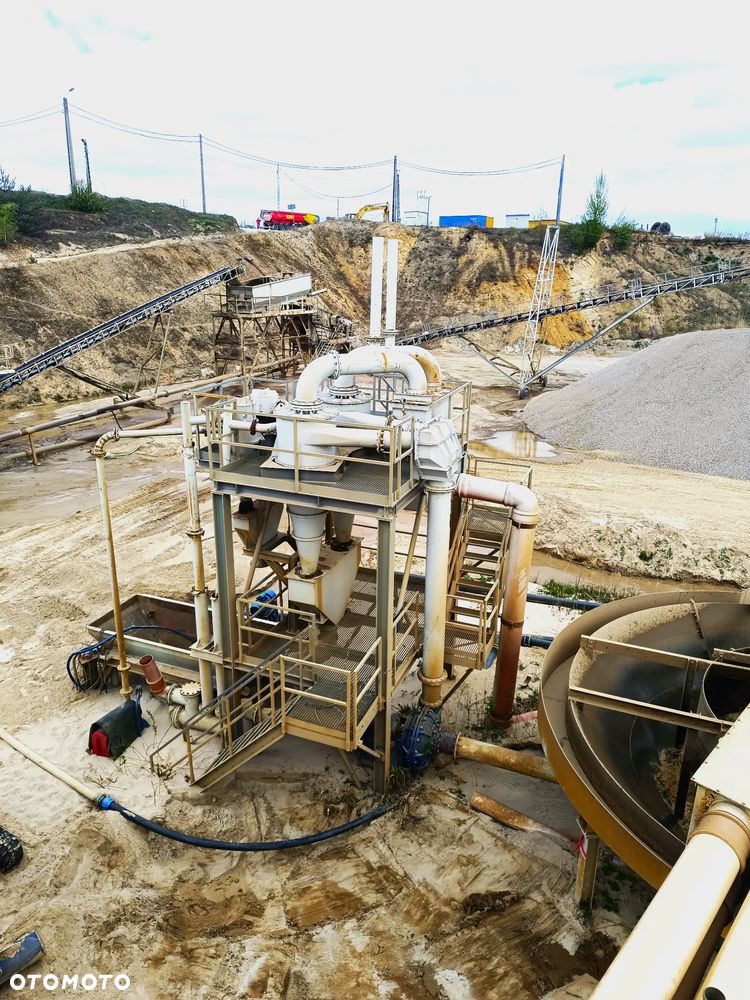

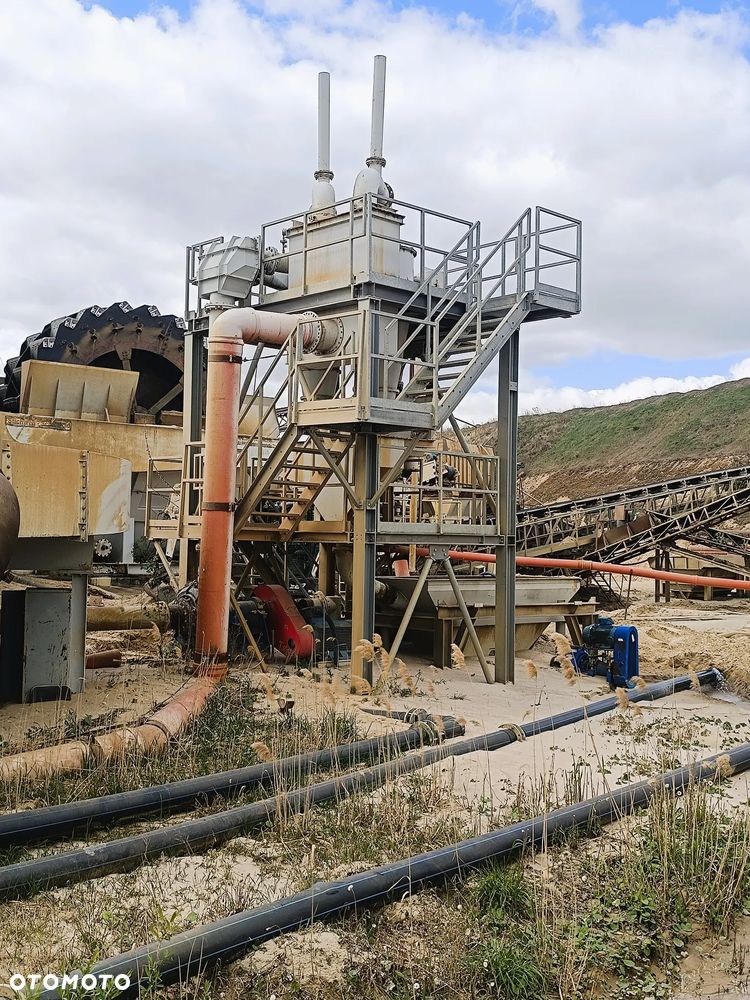

Do sprzedania posiadamy HYDROCYKLON KIESZENIOWY 4.18 ROK PRODUKCJI 2017 produkcji B&D Process Equipment założony na dedykowaną konstrukcje stalową.

Sprzedawany bez zbiornika osadzającego

Max.obiążenie 25t/h

ZAŁOŻENIE PRACY URZĄDZENIA PRZY POGŁĘBIARCE która jest w naszym posiadaniu:

ilość mocy ssącej 1880 m3/h

ilość piasku 400 t/h

wypływ z koła odwadniającego maks. 1680 m3/h maksymalny wypływ ze zbiornika osadzającego 425 m3/h

1255 m3/h musimy zastosować z hydrocyklonem, aby uniknąć utraty piasku drobnego.

OPIS PRACY URZADZENIA:

Wypływ z koła odwadniającego jest kierowany do zbiornika osadzającego. Za pomocą pompy zostaje przepompowane w kierunku dwóch cyklonów 1255 m3/h z całkowitej masy 1680 m3/h. Wypływ z 7 metrowego zbiornika osadzającego to tylko woda i szlam. Hydrocyklon dzieli materiał na 63 µm, mniejszy idzie do odpływu, a większe cząsteczki w biegu dolnym hydrocyklonu. Bieg dolny jest odbierany w zbiorniku osadzającym pod sitem odwadniającym i jest ponownie przepompowywane nad hydrocyklonem kieszeniowym.

Piasek jest odwadniany i transportowany przenośnikiem taśmowym na hałdę.

Hydrocyklon kieszeniowy może zostać obciążony piaskiem drobnym do 25 t/h. Jeśli będzie więcej ton, istnieje możliwość zainstalowania drugiego hydrocyklonu z pompą, który automatycznie może pracować z większym obciążeniem.

ZALETY ROZWIĄZANIA:

- pole popłuczynowe w zbiorniku wolne od drobnego piasku,

- drobny piasek w jakości sprzedażnej, bez szlamu.

INSTALACJA SKŁADA SIĘ :

1 sztuka pompa rotacyjna Linatex 300/250 IIIR, typ D

Pompa horyzontalna zabezpieczona przed ścieraniem z wymiennymi okładzinami i kołem Linatex.

Uszczelnienie pierścieniem ceramicznym.

Komplet wraz z płytą silnika.

Silnik napędowy 110 kW

Napęd pasa klinowego i skrzynia ochronna na pasek.

1 sztuka rozdzielacz DN 300 - 2 x DN 250 wraz z okładziną LINATEX.

2 sztuki hydrocyklon HC 10.36

maks. obciążenie 180 t/h

Poszczególne części w konstrukcji spawanej i dokręcanej z zabezpieczonymi przed ścieraniem okładzinami Linatex.

Wraz z manometrem do przewodu wlotowego.

1 sztuka zbiornik osadzający

Wymiary: 1200x 3000 mm

kompletny z kołnierzem do podgrzewania DN 100 i rynną wylewającą z zaworem DN 100.

1 sztuka pompa rotacyjna Linatex 100/100 IIIR, typ D

Pompa horyzontalna zabezpieczona przed ścieraniem z wymiennymi okładzinami i kołem Linatex.

Uszczelnienie pierścieniem ceramicznym. Komplet wraz z płytą silnika.

Silnik napędowy 15 kW.

Napad poprzez pasek klinowy i skrzynia ochronna na pasek.
