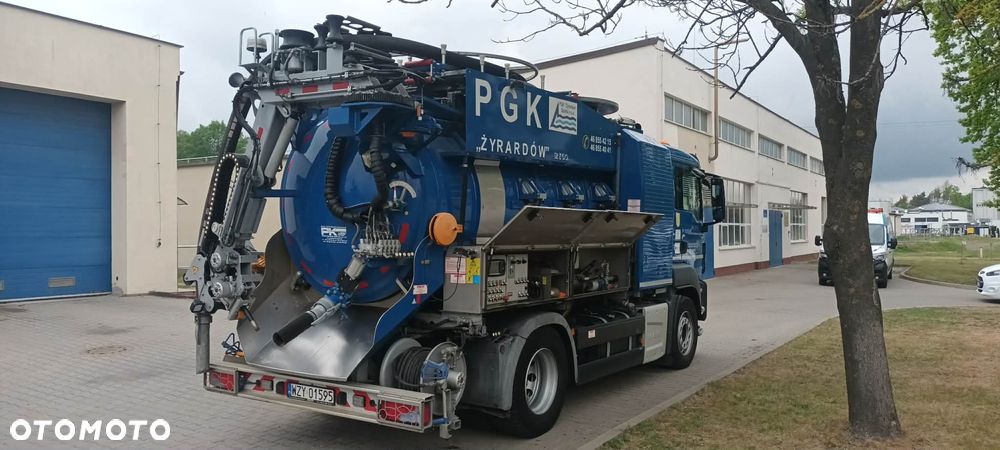

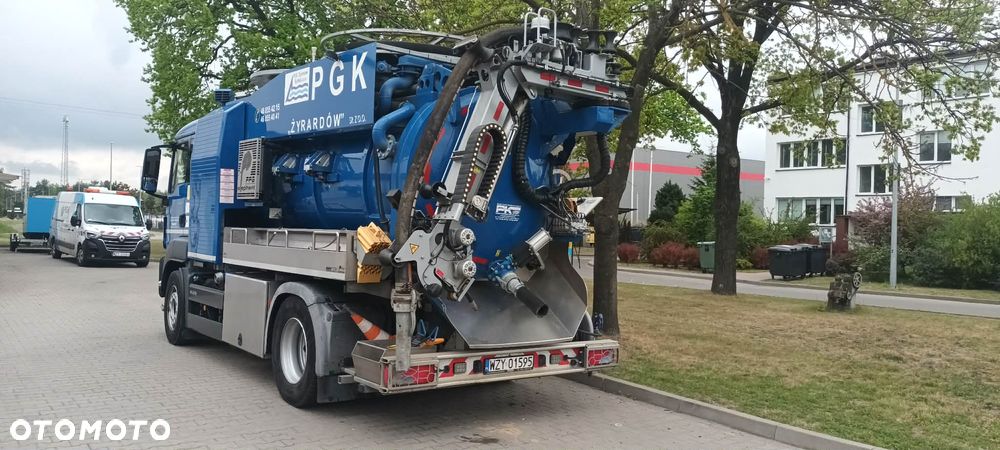

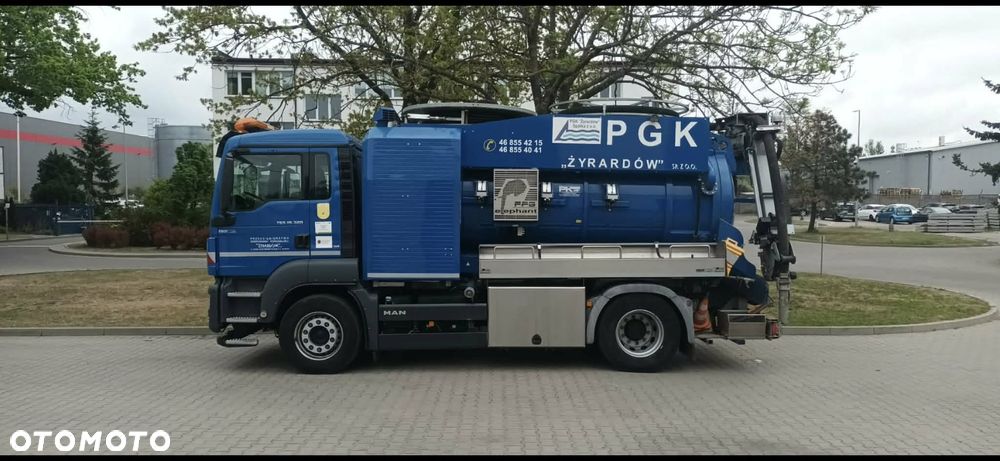

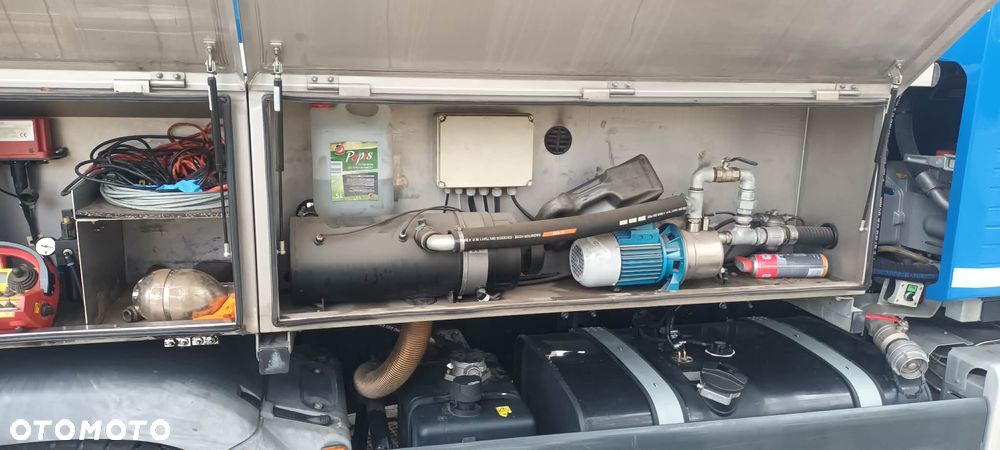

MAN TGS 18. 320 - WUKO

Pojazd specjalny do czyszczenia kanalizacji

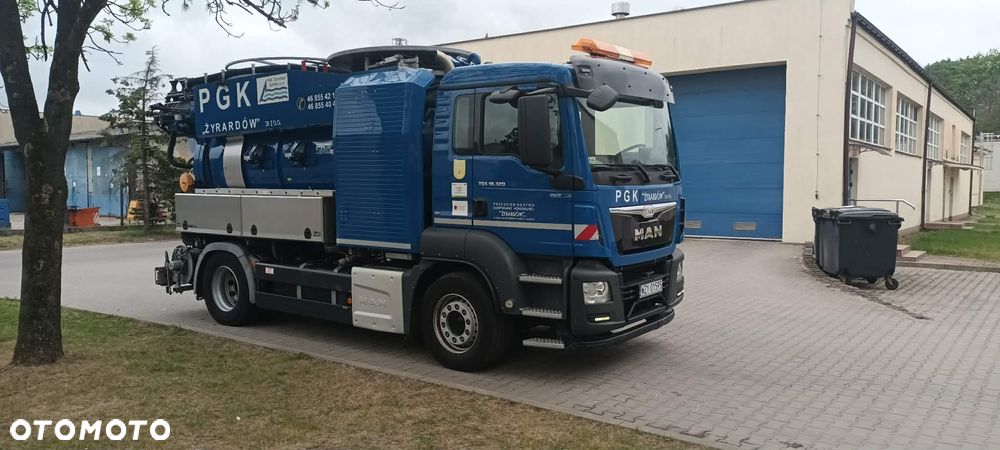

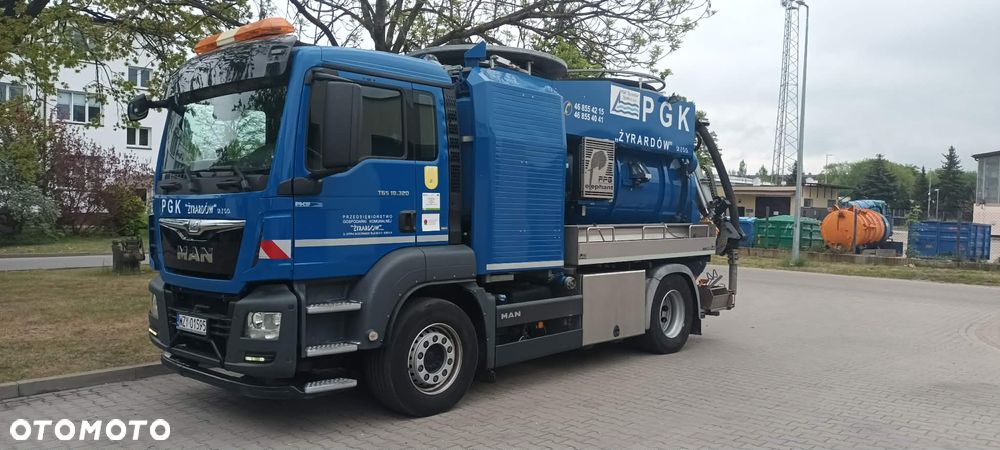

Pojazd

Man TGS 18.320

Rok produkcji: 2016

VIN: WMA06SZZ0GW213410

DMC: 18 000 kg

Masa własna: 14 440 kg

Obciążenie osi przedniej: 7090 kg

Obciążenie osi tylnej: 7350 kg

Długość pojazdu: 7,4 m

Szerokość pojazdu: 2,55 m

Wysokość pojazdu: 3,5 m

Temperatura pracy: 2-45 °C

Układ podciśnieniowy ( pompa podciśnieniowa)

Producent: CVS Engineering, typ: VacuStar 1300

Moc ssania ( przy swobodnym przepływie): 1300 m³/h

Moc napędu: 45 kW

Obieg chłodzenia wodnego, zawartość środka przeciw zamarzaniu: -20 °C

Zawór nadciśnieniowy bezpieczeństwa

- Reakcja zaworu: pełno skokowa

- Ciśnienie reakcji: 0,5 bar

Zawór ograniczenia podciśnienia ( wyłączany) : -0,8 bar

Zbiornik bezpieczeństwa z płytą odbojową i wkładką sitową oraz zawór kulowy odcinający

Tłumik z separatorem oleju

Komora ssania z zabezpieczeniem przed przepełnieniem ( pływakiem) do opróżniania komory szlamu

Układ wysokiego ciśnienia ( pompa wysokociśnieniowa)

Producent: URACA, typ: KD718/G-60

Na stabilnych wspornikach, położenie boczne w przedniej części konstrukcji.

Wydajność płukania: 330 l/min

Ciśnienie robocze: 170 bar

Moc napędu: 103 Kw

Przystawka mocy z pojazdu przez pasy klinowe

Urządzenie napinające i pokrowiec ochronny

Urządzenie napinające umożliwiające łatwą konserwację instalacji

Sprzęgło pneumatyczne sterowane ze stanowiska obsługi

Pneumatycznie sterowany zawór membranowy regulujący ciśnienie ( MSSV) z możliwością regulacji :

• jako zawór przelewowy zapobiegający przeciążeniu

• jako zawór regulujący obieg bezciśnieniowy

Układ ostrzegawczy o braku wody

Automatyczne odłączenie przy braku wody

Przewód doprowadzający z zasuwą odgradzającą

Pneumatycznie przełączany zawór kulowy wysokociśnieniowy

Filtr ssący FFG z aluminiową obudową i wkładem sitowym ze stali szlachetnej DN 80 (3”)

Pneumatyczne usunięcie pozostałej wody ze wszystkich elementów transportujących wodę

Zbiornik

Objętość całkowita: 9000 litrów

Podział zbiornika:

Komora szlamu 7000 l – komora wody 2000 l

Komora szlamu 5400 l – komora wody 3600 l

Komora szlamu 3600 l – komora wody 5200 l

Położenie krańcowe wypychacza bez hamowania

Pneumatycznie sterowanie blokad tłoka

Opróżnianie zbiornika przez tłoki wypychające z zasilaniem ciśnieniowym

Przejście otworu roboczego w tłokach wypychających: 500 DN

Regulacja ciśnienia powietrza uszczelki komory otworu tłoka z poziomu stanowiska obsługi

Układ węża ssącego

Kołowrót węża ssącego na sklepieniu zbiornika

Napęd hydrauliczny

Pojemność przyjmowania szlamu DN 100 (4”) – 20 m

Długość użytkowa węża ssącego DN 100 (4”) – 15 m

Armatura węża płuczącego I

Kołowrót węża płuczącego na sklepieniu zbiornika

Napęd hydrauliczny

Pojemność przyjmowania szlamu DN 25 (1”) – 180 m

Armatura węża płuczącego II

Kołowrót węża płuczącego umocowany na stałe z tyłu pojazdu po prawej stronie

Napęd hydrauliczny

Pojemność przyjmowania szlamu DN 13 (1/2”)- 80 m

Wspornik z pistoletem wysokociśnieniowym Uraca SP 250

Przewód obejściowy

Pistolet wysokociśnieniowy z uchwytem ( URACA SP250)

Ciśnienie robocze: 10-2000 bar

Temperatura środka przepływającego: +5 - +70 °C

Rura natryskowa krótka: 390 mm

Rura natryskowa długa : 800 mm

Waga rury natryskowej krótkiej: 1,55 kg

Waga rury natryskowej długiej: 1,80 kg

Przepływ: 5-125 l/min

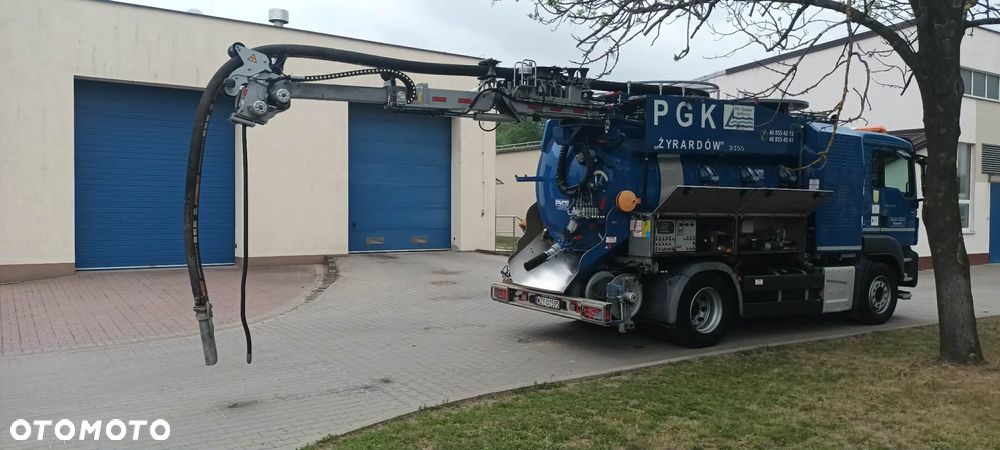

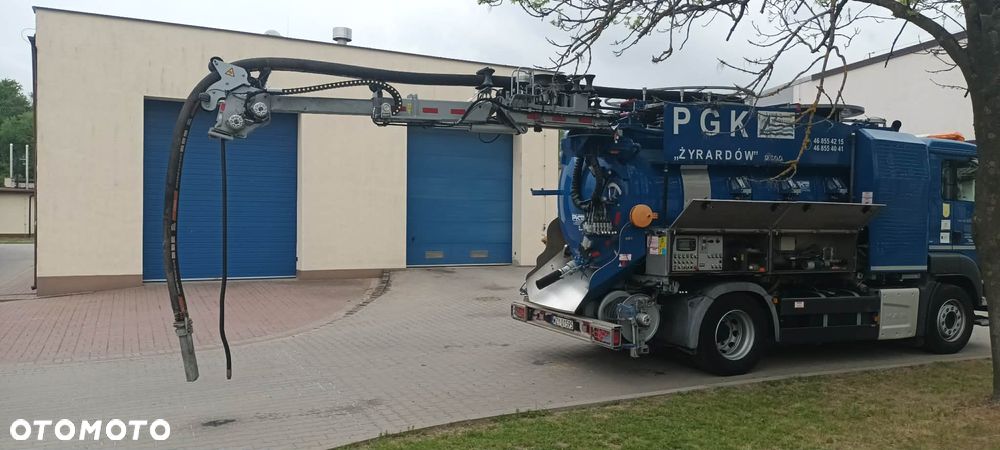

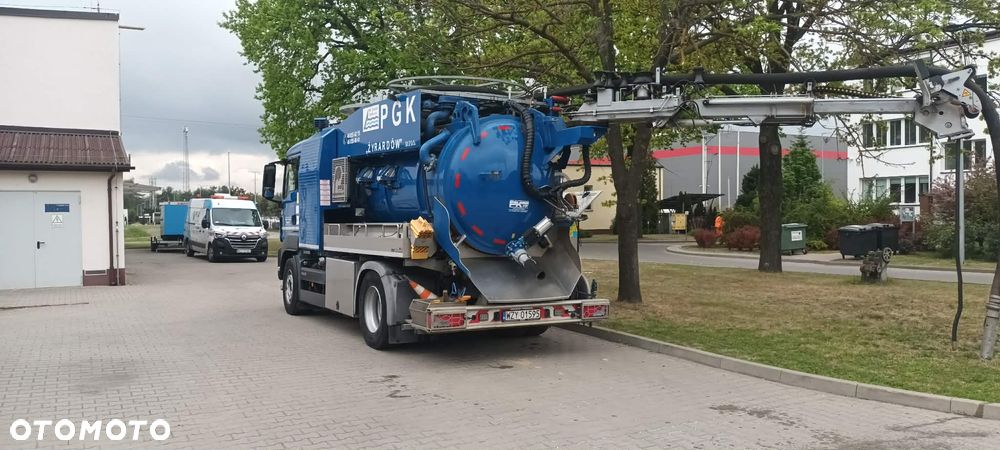

Wysięgnik

Wysokość podnoszenia: 1500 mm

Wysokość podnoszenia ( bez użycia wieńca obrotowego): 500 kg

Długość teleskopu: 1000 mm

Zasięg pracy z lewej strony: 1500 mm

Zasięg pracy z prawej strony: 3100 mm

Zakres obrotu: 180 stopni

Napęd węży ssących i płuczących

Dodatkowy napęd węża wspomagający odwijanie kołowrotu

Podpora na wieńcu obrotowym z napędem ślimakowym

Przyłącze ssące i opróżniające

W dolnej części dennicy opróżniania

Przyłącze ssące/spustowe DN 100 (4”) z ręcznym zaworem kulowym

Złączka męska Perrot

Zawór do pobierania próbek/ odpowietrzający DN 13 (1/2”)

Komora wody

Przyłącze do napełniania DN40 (11/2”) z armaturą odcinającą – Storz C

Spust komory wody DN 125(5”) z armaturą odcinającą – Storz B

Komora szlamu

Wypływ z komory szlamu poprzez przyłącze ssące/ spustowe DN 100 (4”) z lub bez zasilania ciśnieniowego przez pompę próżniową

Odmulanie wody poprzez wysięgnik węża ssącego ze sterowanym pływakiem wężem spustowym DN 100 (4”) z zasilaniem ciśnieniowym poprzez pompę próżniową.

Radio i pilot przewodowy

Zasięg: 300 m

Waga nadajnika radiowego bez akumulatora : 1,2 kg

Moc radiowa: <100 mW

Częstotliwość nadajnika: 434 MHz

4 liniowy wyświetlacz cyfrowy:

- wyświetlanie długości węża

- wskazanie ciśnienia podczas pracy z wykorzystaniem wysokiego ciśnienia

- wskazanie ciśnienia podczas pracy z wykorzystaniem próżni

- poziom napełnienia komory wody

1 x panel obsługi, 1 x stacja ładowania, 2 x akumulator i 10 m kabla

Sterowanie systemem magistrali CAN i urządzeniem do pomiaru długości węża

Kolorowy wyświetlacz TFT z przekątną ekranu 7”

Wyświetlacz dodatkowy na radiowym panelu obsługi

Przyciski funkcyjne z przełącznikami przyciskowo- obrotowymi

Obudowa IP67 z przyciskami funkcyjnymi i obsługą za pomocą kursora

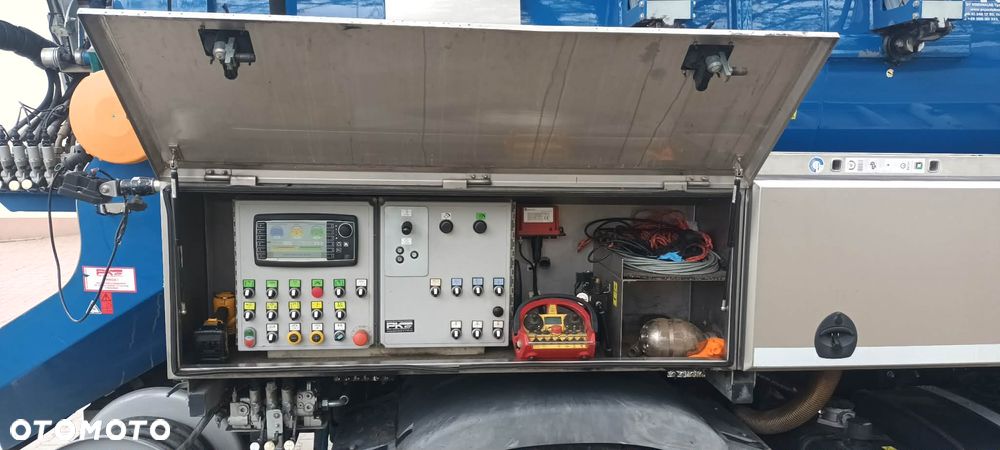

Zintegrowany w stanowisku obsługi, z tyłu po prawej stronie

Monitorowanie częstotliwości przeprowadzania prac konserwacyjnych i serwisowych za pomocą funkcji alarmu

Urządzenie do pomiaru długości węża DN 25 wyświetlające następujące dane:

• Aktualnie rozwinięta długość węża

• Licznik odległości i dni

• Długość węża płuczącego pozostającego na kołowrocie

• Łączny wypłukany odcinek w trakcie eksploatacji pojazdu

• Zapisanie ostatnich 20 wypłukanych odcinków

• Temperatury robocze

• Protokołowanie błędów

• Licznik roboczogodzin

Wyciągarka linowa

Umieszczona na wysięgniku

Lina stalowa – 12 m

Obciążenie graniczne: 250 kg

Uruchamianie elektryczne

Układ pneumatyczny i hydrauliczny

Instalacja pneumatyczna:

• z zaworem przelewowym

• z dodatkowym zbiornikiem powietrza

• z jednostką konserwacyjną

• z przewodami rurowymi i zaworami sterującymi

Instalacja hydrauliczna:

• z pompą zębatą z zaworami sterującymi serwonapędem

Węże i akcesoria:

Węże:

• Wąż ssący DN100 (4”)

• Wąż płuczący DN25 (2”)

• Wąż płuczący DN13 (1/2”)
