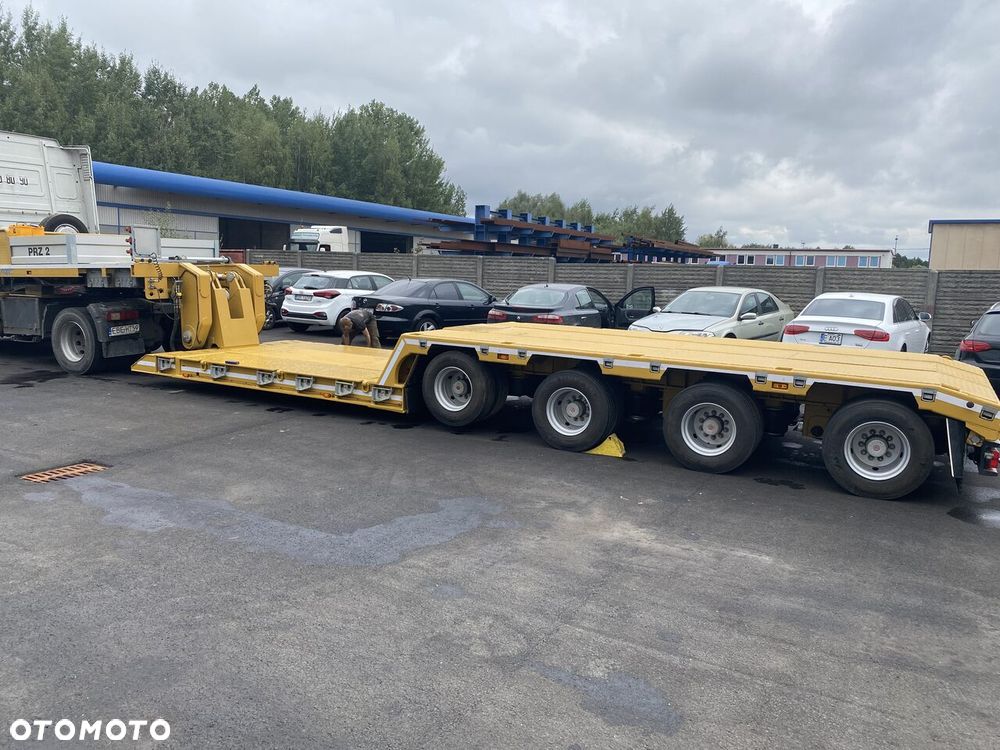

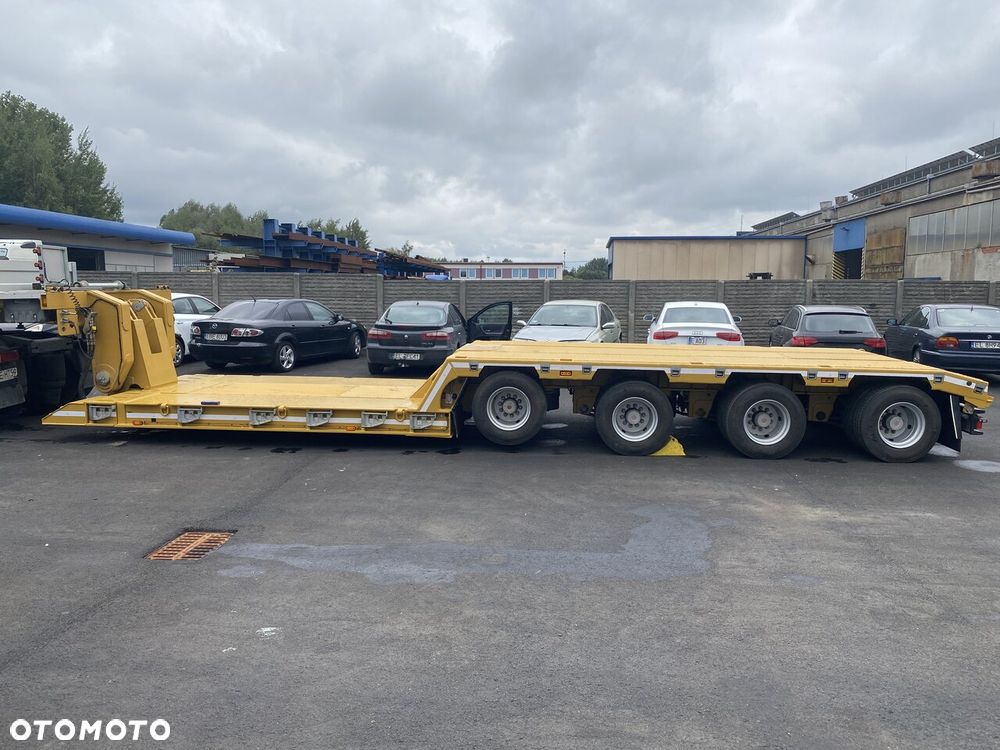

WYMIARY

Maksymalna gabarytowa długość zewnętrzna ……………..............……………….......13200mm +2500mm

Długość ładunkowa(ca)

Balkon……………………………………………………………….………..................................................................…3900mm

Powierzchnia zaniżana………………………………...………................................................……..…...3650+2500mm

Wózek tylny…………………………………………….……………...........................................................…………. 5650mm

Maksymalna gabarytowa szerokość zewnętrzna...................................................................2.550/3000mm

WYSOKOŚĆ SIODŁA CIĄGNIKA................................................................................................................1.200mm

Maksymalna wysokość pow. ładunkowej................................................................................................420mm

Wysokość ściany czołowej (jako skrzynia narzędziowa)....................................................................400mm

Wysokość ścian bocznych tylko na balkonie.........................................................................................400mm

CIĘŻARY *

Dopuszczalny całkowity ciężar pojazdu: -techniczny...........................................................58.000kg

Cieżar własny pojazdu gotowego do jazdy(ca) +/-5%....... .............................................. 15.000kg

MAKSYMALNY NACISK NA SIODŁO...........................................................................................18.000kg

Ładowność –techniczna +/-5%................................................................................................... 43.000kg

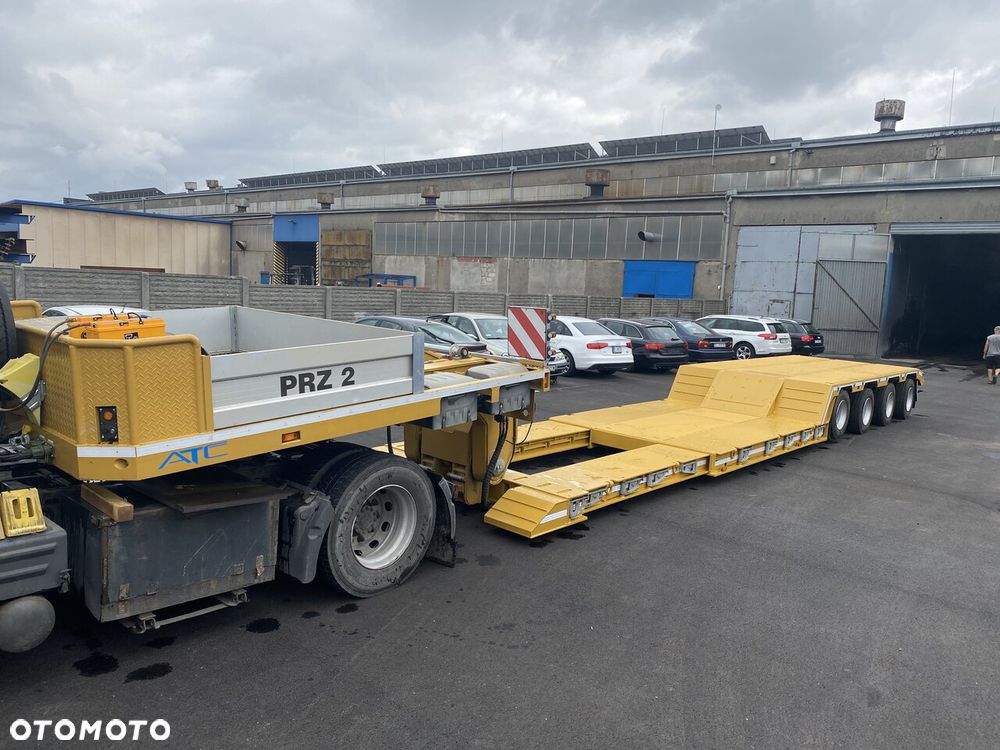

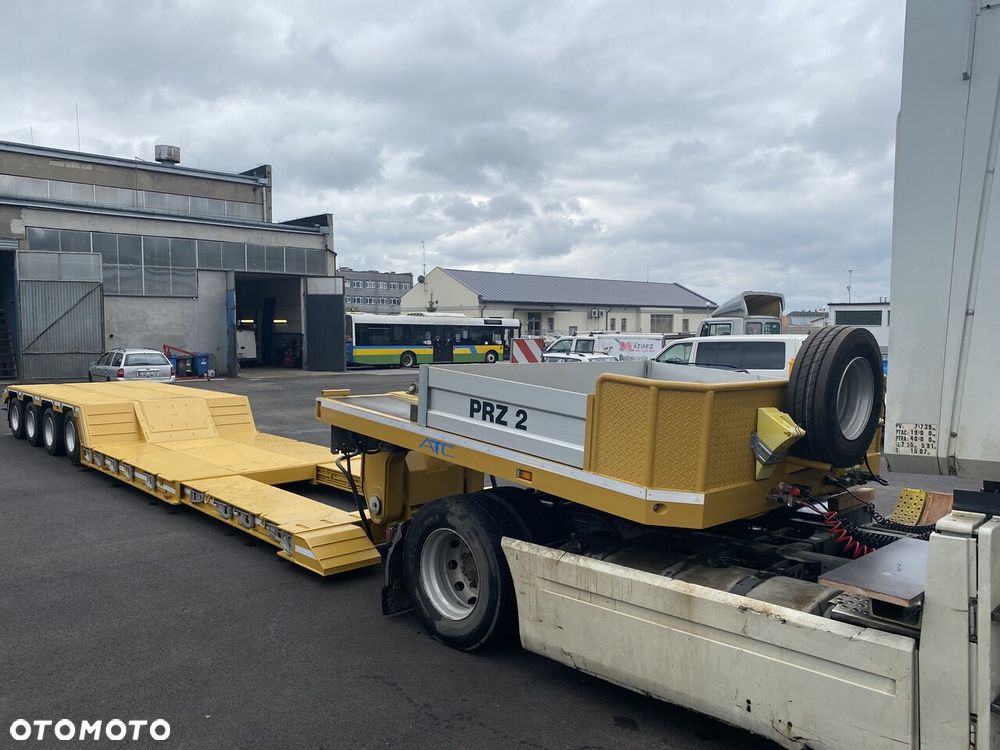

BALKON - Opis

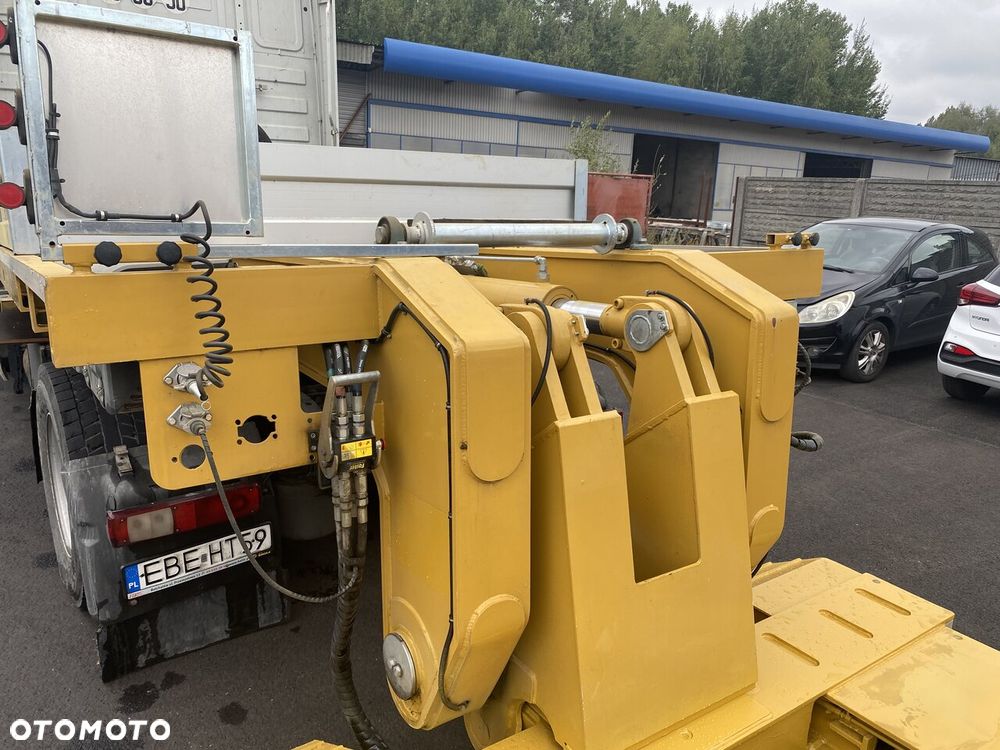

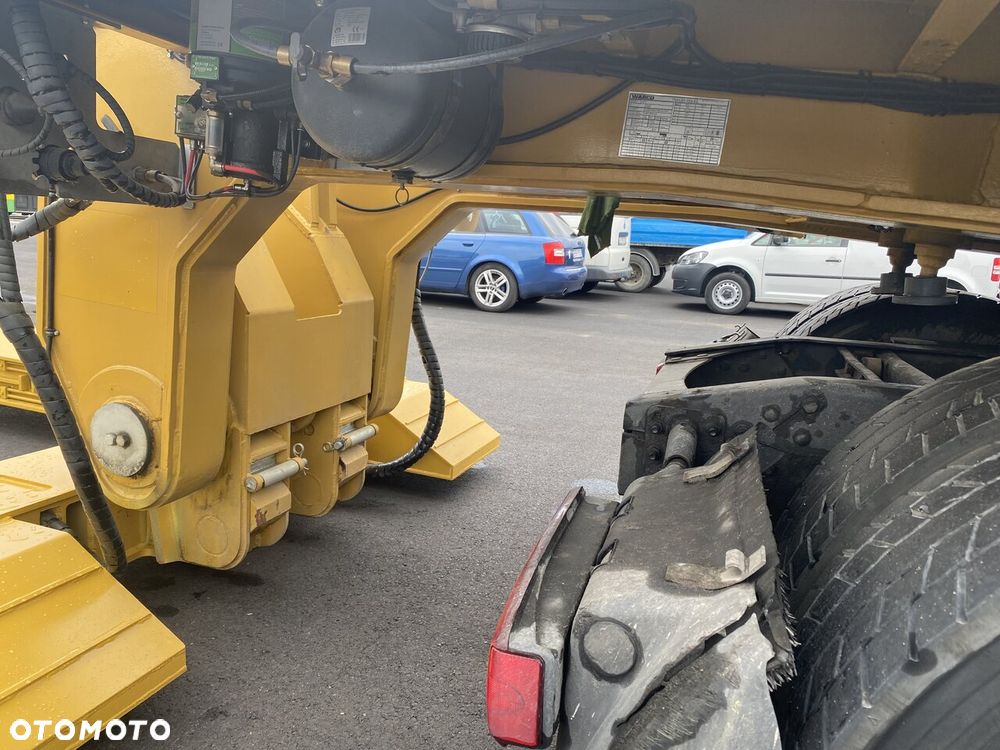

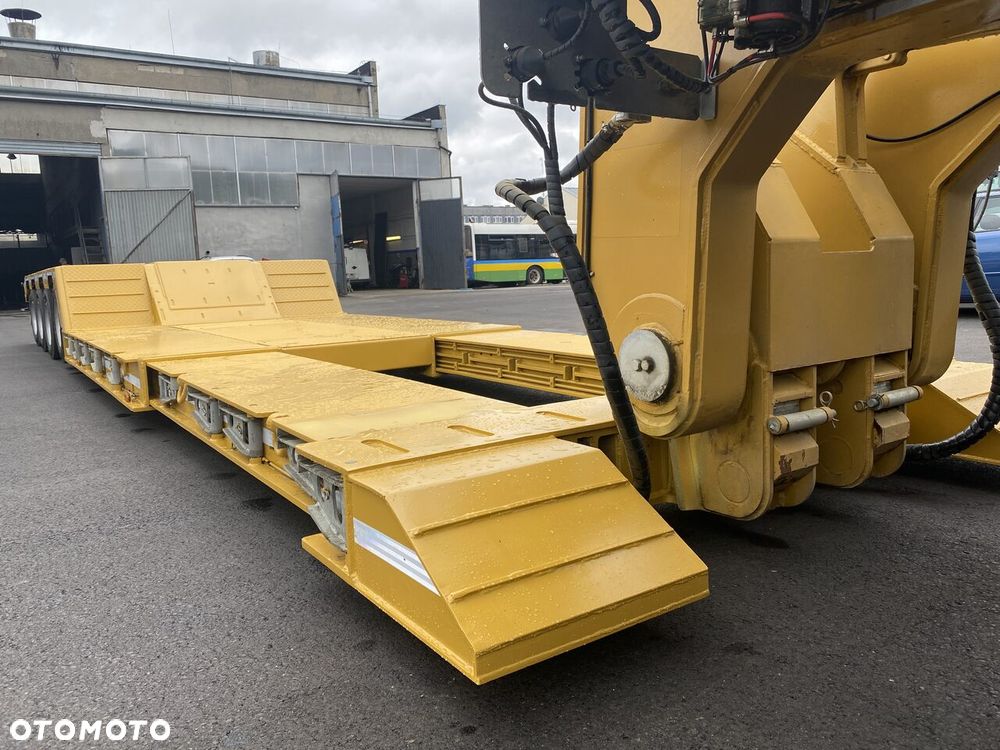

Odpinany balkon – „łabędzia szyja”

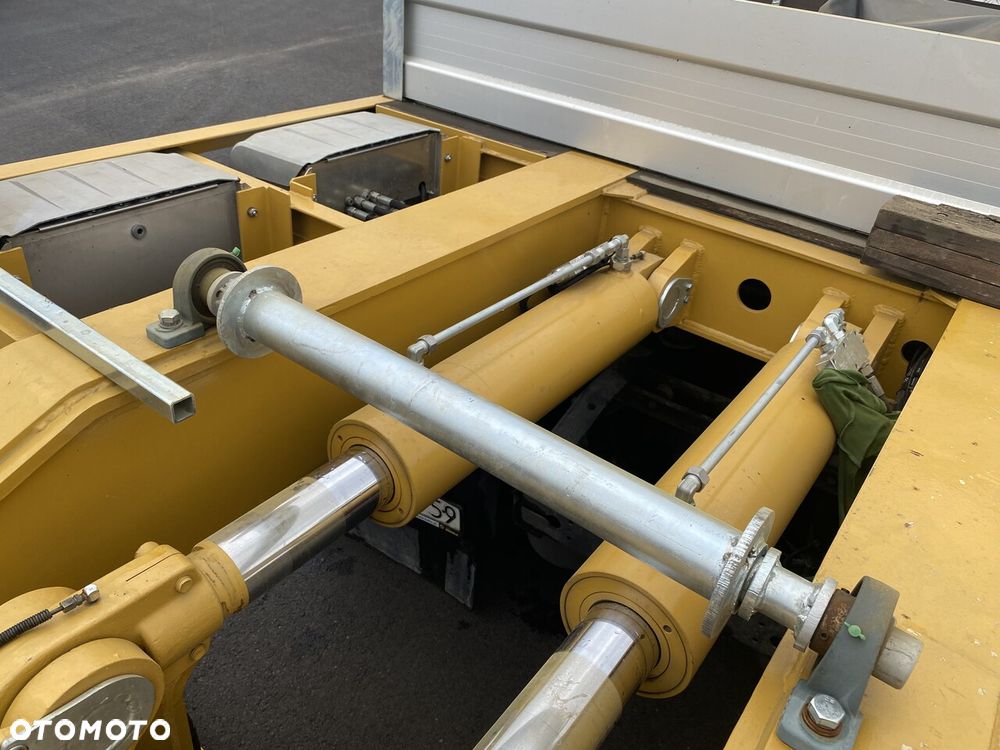

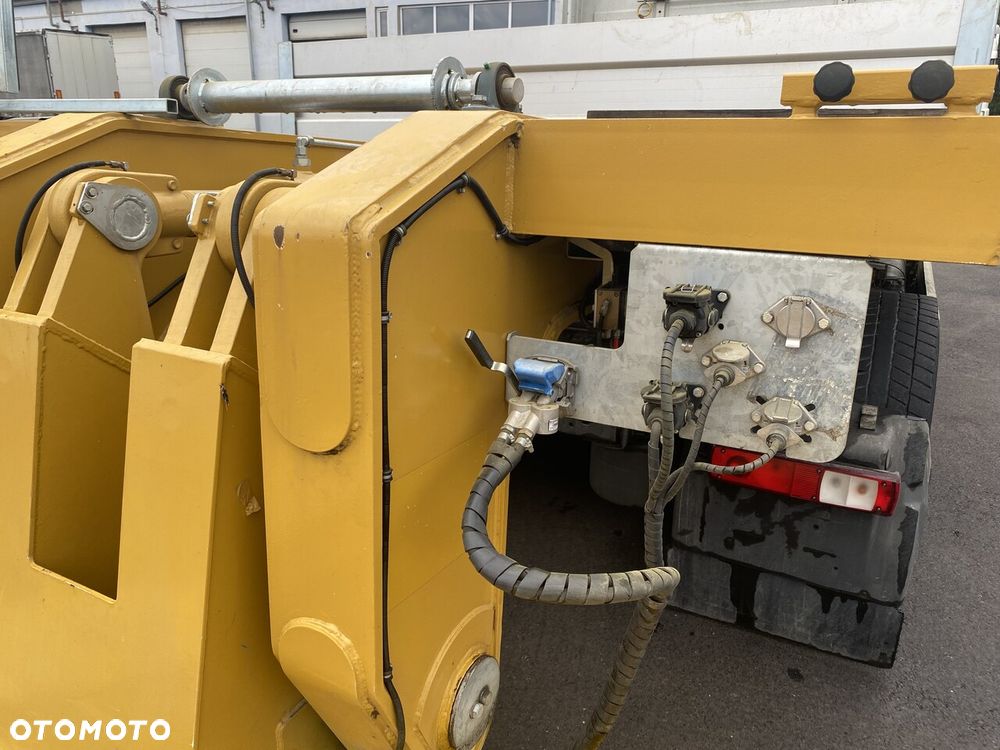

Hydrauliczne sterowanie : podnoszeniem , opuszczaniem oraz odpinaniem balkonu – „łabędziej szyi” .

Podłoga balkonu pokryta sklejką wodoodporną gr. 30mm

Mocowanie koła zapasowego z przodu naczepy .

Sześć uchwytów do mocowania ładunków 5300kg

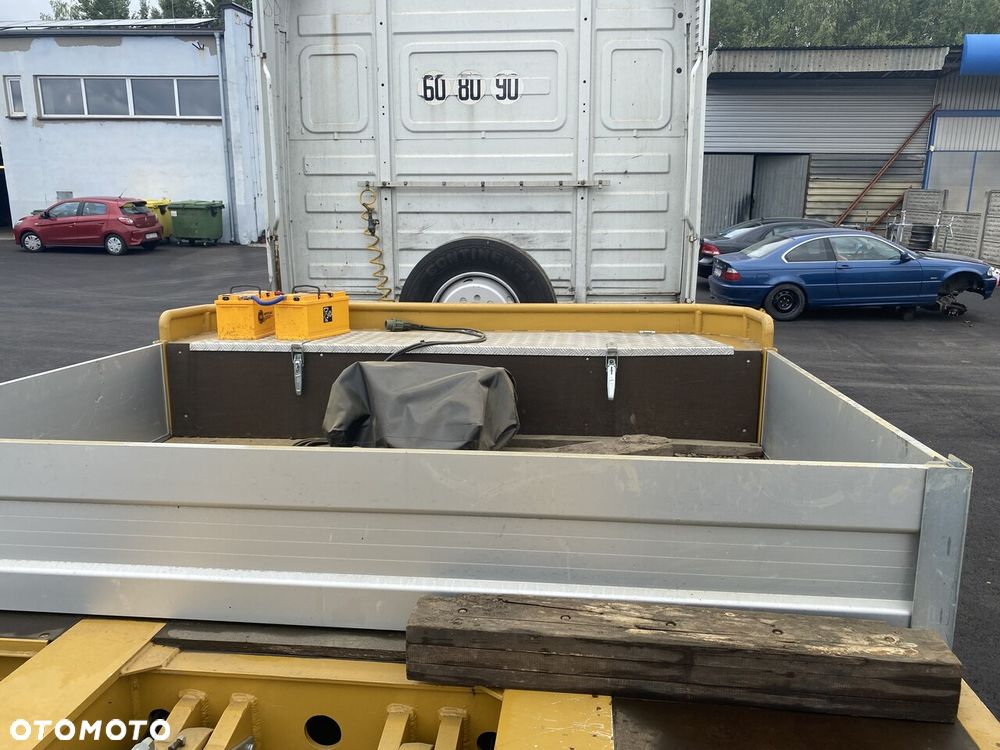

Stalowa ściana przednia – jako skrzynka narzędziowa

Agregat hydrauliczny wraz ze sterowaniem, do zasilania hydrauliki naczepy, umieszczony w podłodze balkonu.

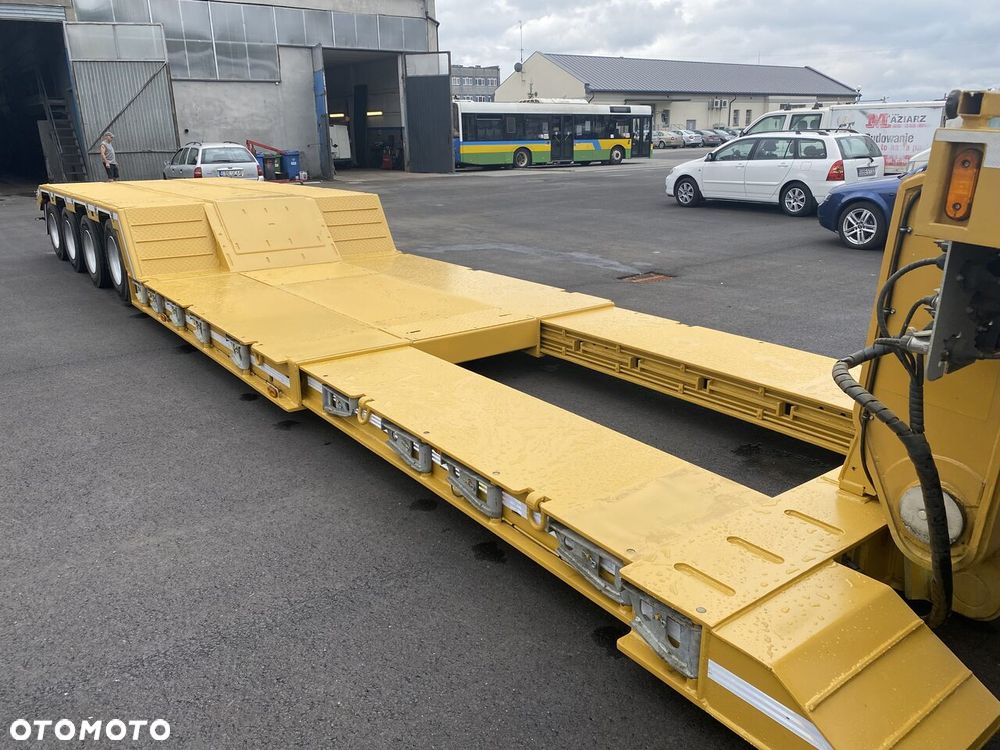

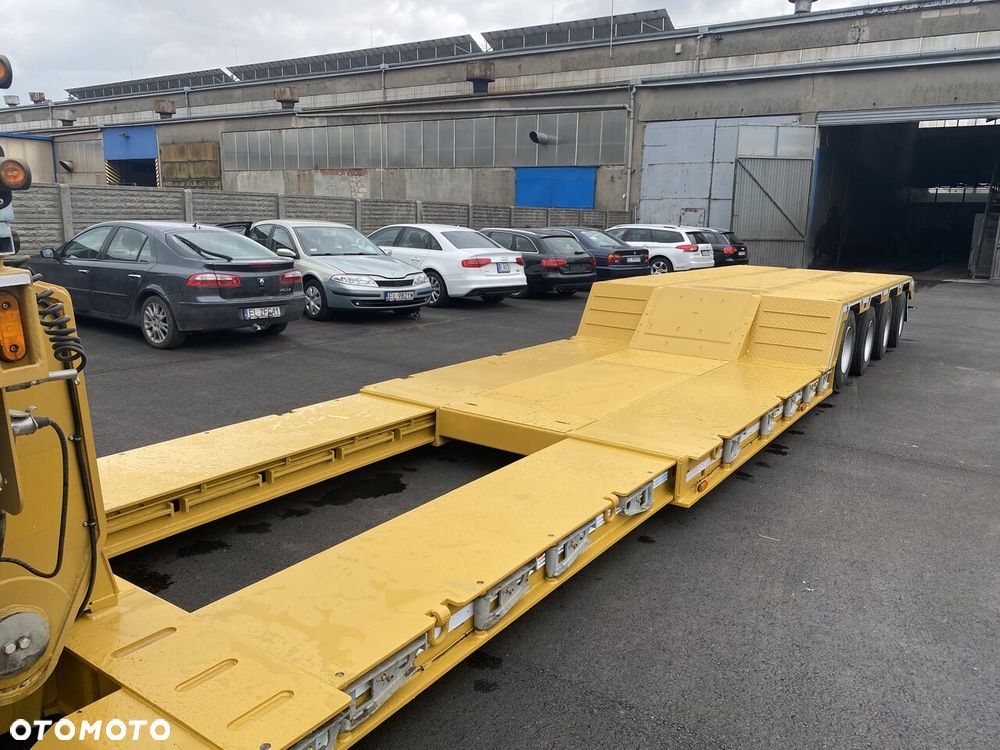

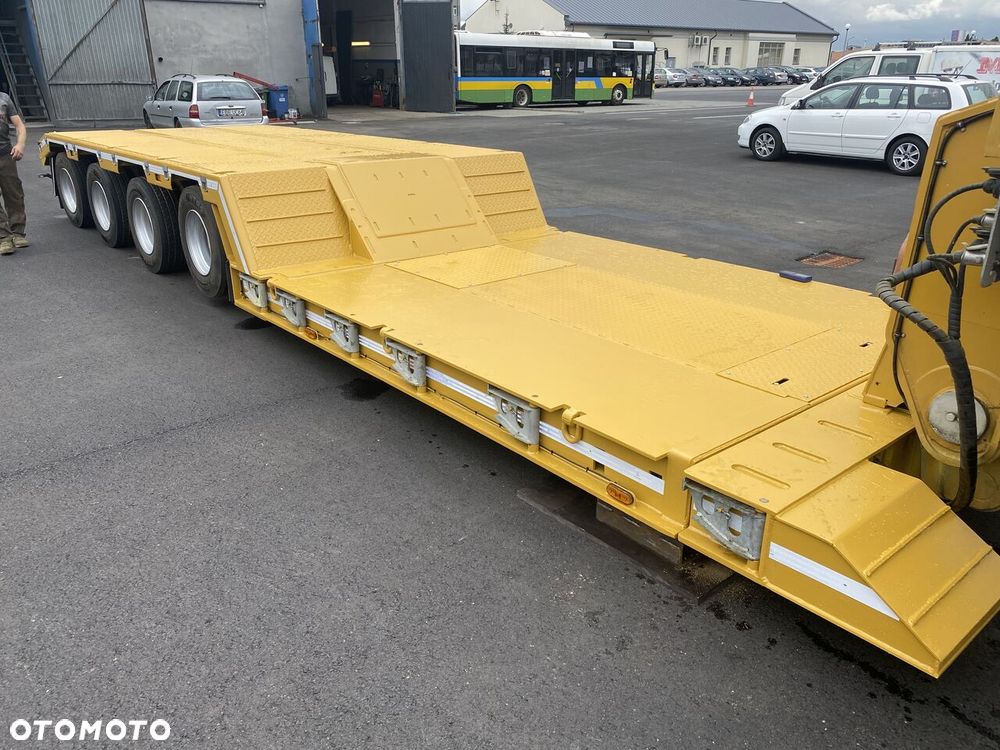

PLATFORMA ŁADUNKOWA

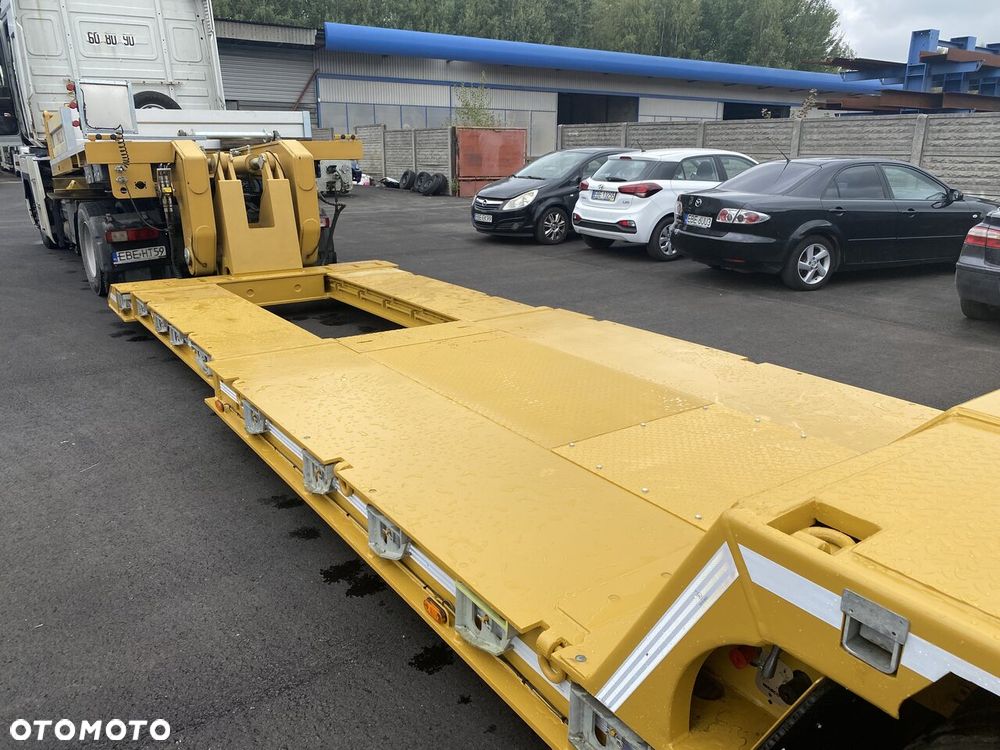

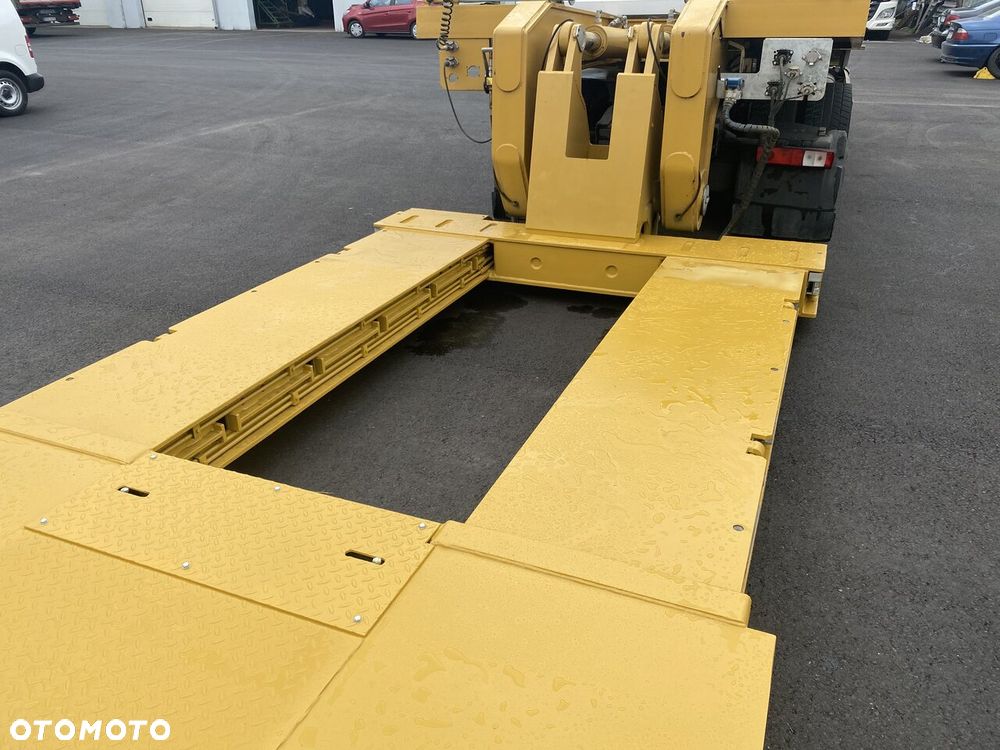

Platforma rozsuwana o 2500mm i blokowana co 500mm, dwu-belkowa (szerokość belki 800mm).

Uchwyty do mocowania 5300kg rozmieszczone co 1.500mm po zewnętrznych stronach pokładu dolnego również na wysuwach rozciągu.

Rozkładane poszerzenia do 3.000mm wraz z deskami do poszerzeń o grubości 50mm – drewno twarde buk/dąb.

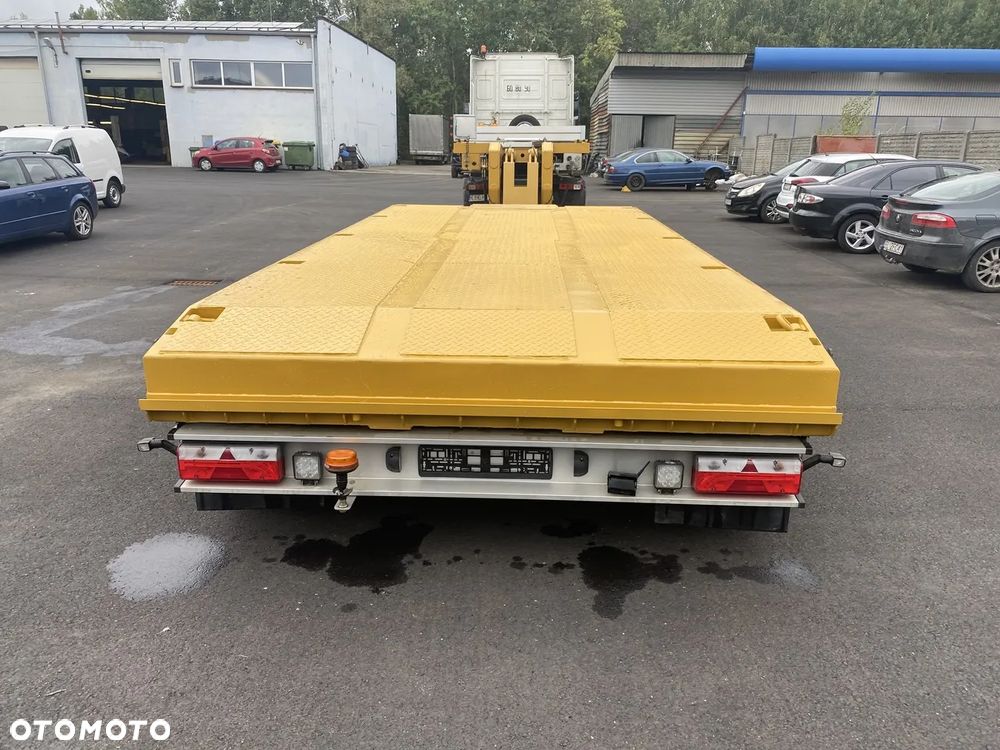

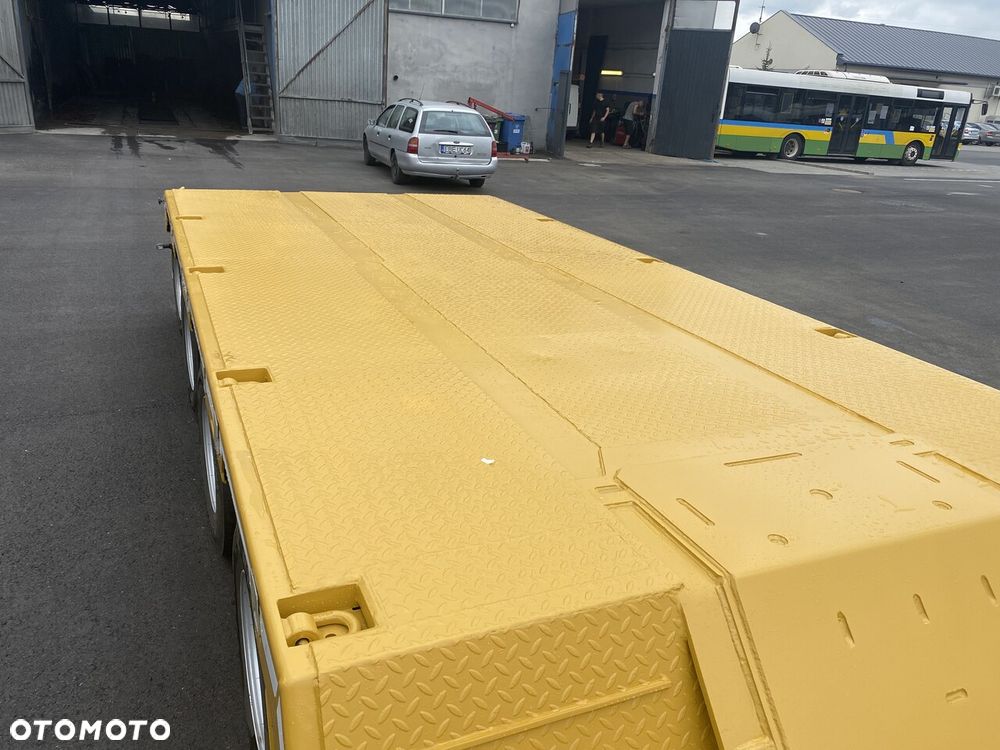

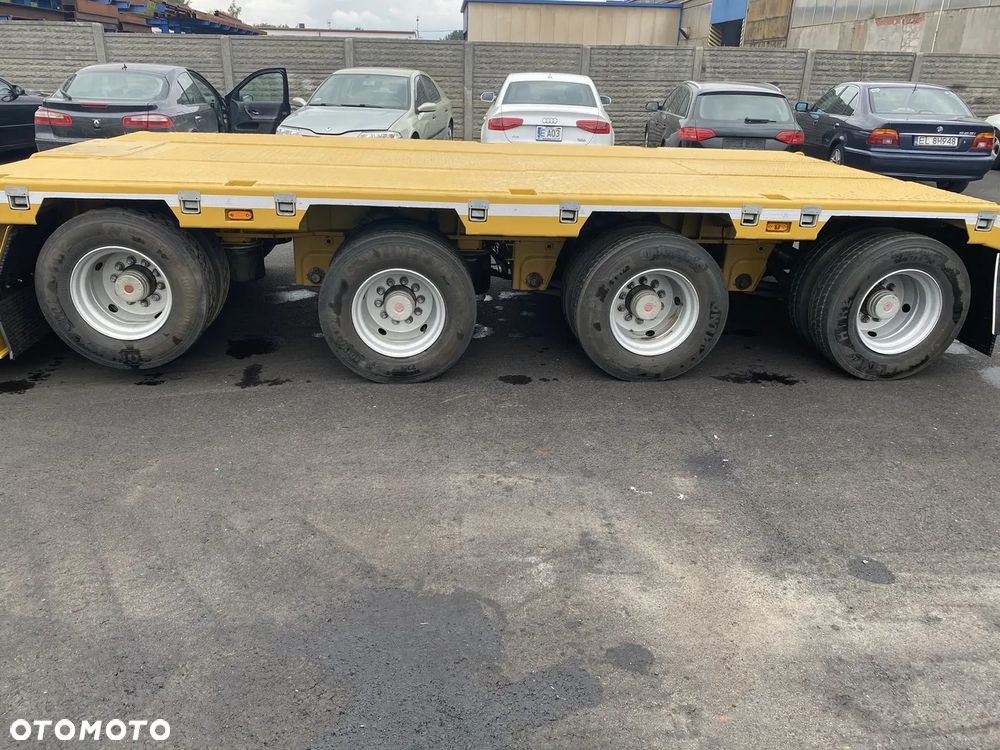

WÓZEK TYLNY

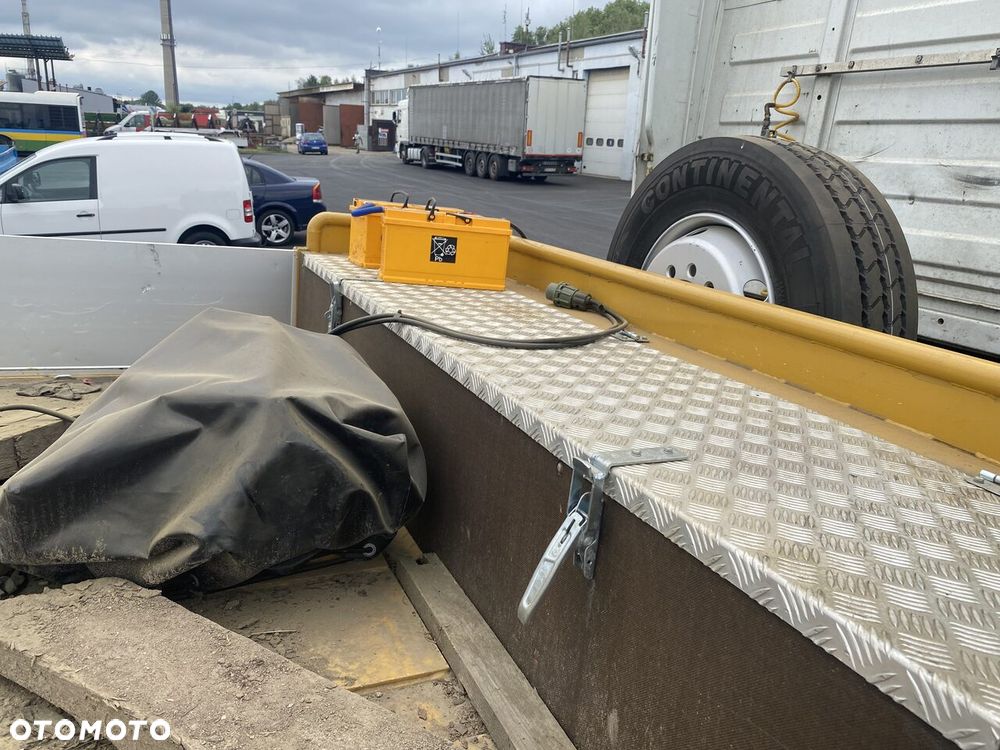

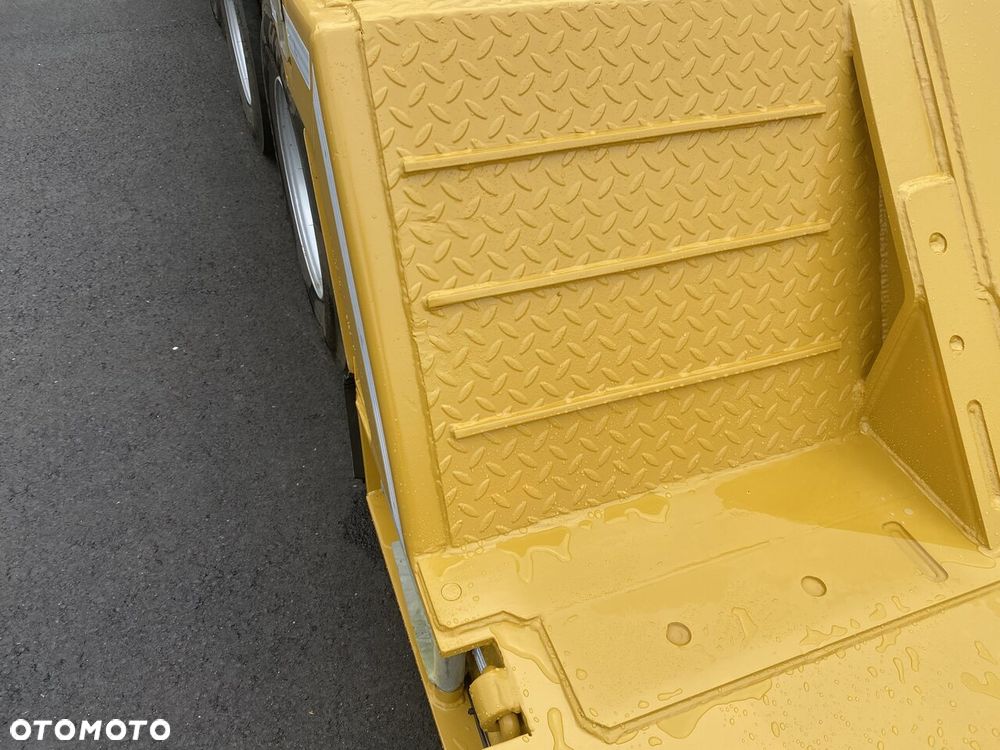

Pokryty blachą o żebrach owalnych

Sześć uchwytów do mocowania ładunku 5300kg

Zakończenie tylnego wózka przystosowane do podczepiania ramp aluminiowych.

Tylne poszerzenia zintegrowane z uchwytem do podczepiania ramp aluminiowych.

UKŁAD HAMULCOWY (BĘBNOWY)

Dwuprzewodowy firmy Wabco. - ABS typ:4S/3M (modulator na dwóch osiach)

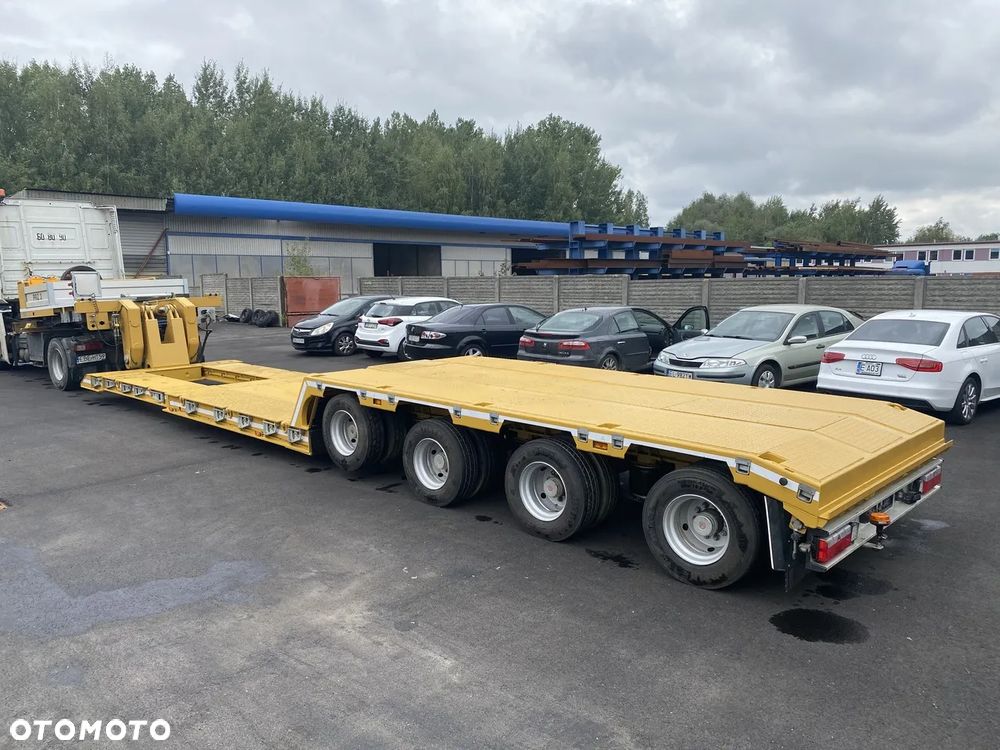

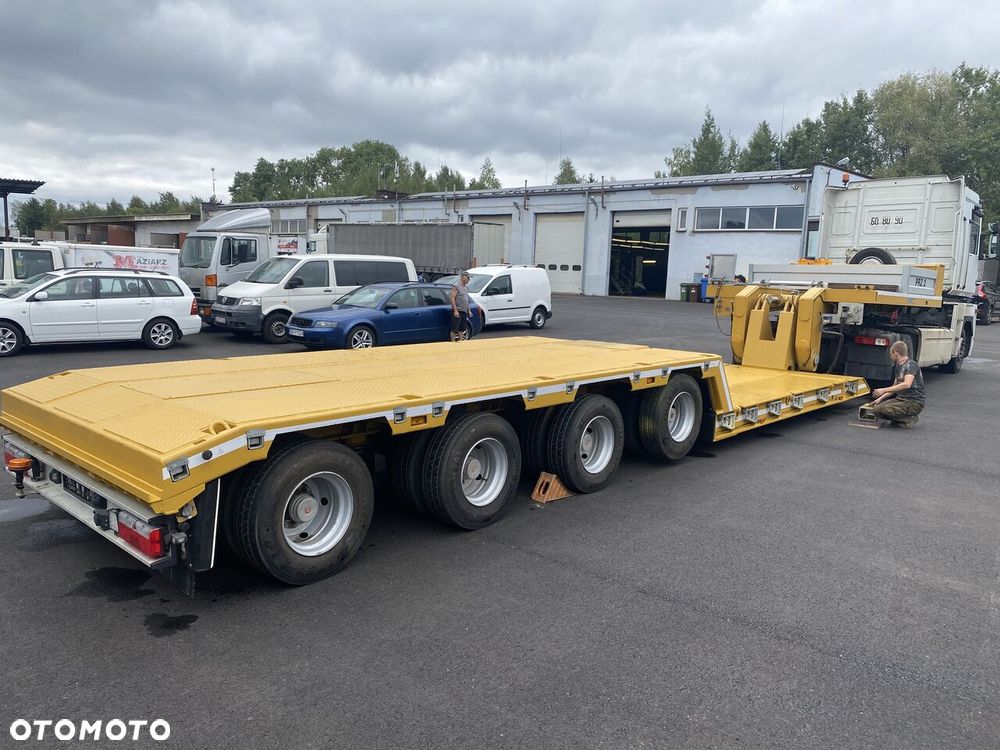

OSIE I ZAWIESZENIE

UKŁAD JEZDNY: cztery osie marki SAF o nośności technicznej 12.000kg

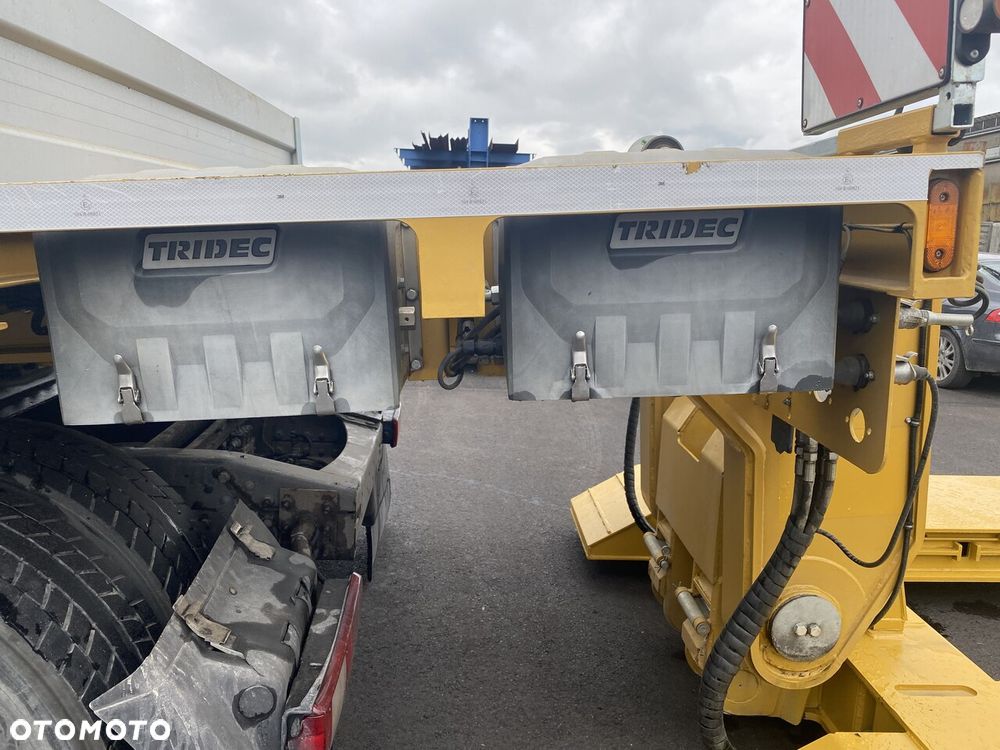

(3 Osie SAF skrętne hydraulicznie - hydro-mechanicznie wymuszony skręt osi – Marki TRIDEC. Typ: HF-E)

Zawieszenie pneumatyczne ze stałą wysokością jazdy niezależnie od ciężaru ładunku.

Ogumienie CONTINENTAL 235/75R17,5 - 17 szt. - 90%

Pierwsza oś podnoszona

UKŁAD ELEKRYCZNY

Układ 24-Voltowy

WYPOSAŻENIE

Pod łabędzią szyją, na przedzie i tyle ramy po prawej i lewej stronie 7-pinowe gniazda do tablic ostrzegawczych

Tablice ostrzegawcze 4 szt. poszerzane do 400mm lampami obrysowymi

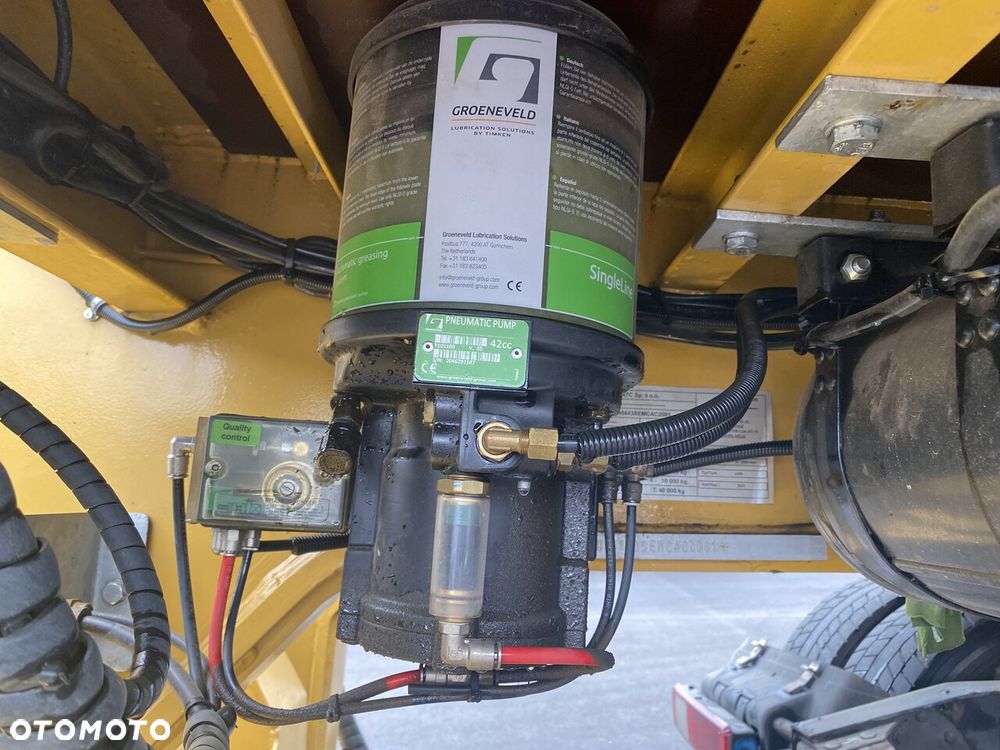

Automatyczne centralne smarowanie naczepy wraz pompą tłoczącą.

Wciągarka elektryczna – 9t. Uwagi: Udźwig wyciągarki na podwójnym zbloczu = 18t.

Kamera cofania
