Samochód jest niestabilny podczas jazdy? Opony nierówno i nadmiernie się zużywają? Przyczyną takiego stanu rzeczy mogą być nieprawidłowe ustawienie zbieżności czy geometrii kół. Te dwa pojęcia są niezwykle ważne podczas eksploatacji, ponieważ w istotnym stopniu wpływają na komfort oraz bezpieczeństwo jazdy.

Odpowiednia geometria kół, będąca pojęciem nadrzędnym w stosunku do zbieżności, pozytywnie wpływa nie tylko na bezpieczeństwo, ale i na komfort jazdy. Przy okazji wydłuża żywotności poszczególnych elementów zawieszenia.

Ba, jej prawidłowe parametry przyczyniają się również do dłuższego „życie” opon, a nawet do ograniczenia zużycia paliwa. W końcu, dzięki niej elementy jezdne samochodu znajdują się wobec siebie w idealnym położeniu.

Czym są geometria i zbieżność kół?

Geometria i zbieżność to dwa różne pojęcia, choć wzajemnie się one uzupełniają. Dlaczego? Ustawienie zbieżności jest bowiem częścią składową geometrii. Polega ono na uzyskaniu takiej wartości położenia kół danej osi względem siebie (patrząc od góry), aby mieściły się w przedziale wyznaczonym przez producenta.

W większości współczesnych samochodów koła na jednej osi nie są położone idealnie równolegle wobec siebie, tylko skierowane pod bardzo niedużym kątem do wewnątrz lub na zewnątrz. Wynika to z konieczności zachowania kompromisu pomiędzy stabilnością przy jeździe na wprost, kierowalnością w zakrętach oraz zużyciem paliwa i opon.

Wyróżnia się trzy rodzaje zbieżności:

  • ustawienie zbieżne: koła tej samej osi są skierowane lekko do środka (patrząc od góry), co pozytywnie wpływa na prowadzenie, ale odbywa się kosztem komfortu, zachowania w zakrętach oraz zużycia paliwa i opon
  • ustawienie rozbieżne: koła tej samej osi są skierowane lekko na zewnątrz, a auto zachowuje wysoką stabilność w zakrętach, co powoduje zwiększone zużycie paliwa i opon
  • ustawienie zerowe: koła tej samej osi znajdują się idealnie równolegle względem siebie, co oznacza najniższe zużycie paliwa i opon, ale jednocześnie i niezbyt pewne prowadzenie na wprost oraz słabą manewrowość

Powszechnie przyjmuje się, że w modelach samochodów o napędzie przednim i 4×4 koła przedniej osi ustawione są zbieżnie, natomiast tylnej osi – rozbieżnie. Ustawienie zbieżności zawieszenia danego auta stanowi więc kompromis pomiędzy różnymi parametrami w celu uzyskania założonych celów dotyczących zachowania się go w czasie jazdy.

Z kolei geometria kół oznacza zespół parametrów, opisujących prawidłowe ustawienie kół w samochodzie. Są one różne dla różnych modeli, ale wspólnym mianownikiem w przypadku wszystkich aut jest fakt, że geometria podczas całego okresu użytkowania musi być utrzymywana w wyznaczonych przez wytwórcę wartościach.

Parametry geometrii kół

Na geometrię kół składają się parametry regulowane i nieregulowane. W gronie tych pierwszych wyróżnia się:

  • zbieżność, określającą położenie kół danej osi względem siebie, a więc odległość pomiędzy krawędziami kół z przodu i z tyłu
  • kąt pochylenia koła, czyli zawarty pomiędzy płaszczyznami symetrii a pionem (koła skrętne zazwyczaj mają lekki negatyw, natomiast tylne wyróżniają się wartością zerową)
  • kąt wyprzedzenia sworznia zwrotnicy, zawarty pomiędzy osią sworznia a prostą prostopadłą do podłoża i mierzony w płaszczyźnie równoległej do osi samochodu

Z kolei do nieregulowanych zalicza się:

  • kąt pochylenia osi zwrotnicy
  • promień zataczania
  • przesunięcie osi zwrotnicy względem koła
  • różnica kątów skrętu koła (wewnętrznego i zewnętrznego)

Dlaczego zbieżność kół ulega rozregulowaniu?

To proste. Zbieżność kół zmienia się podczas eksploatacji samochodu. Wraz z przebiegiem elementy układu jezdnego  silentbloki, sworznie wahaczy czy drążki kierownicze – ulegają coraz większemu zużycie, co powoduje rosnące luzy w zawieszeniu.

Głównymi winowajcami takiego stanu rzeczy są dziury, zapadnięte studzienki czy częsty „kontakt” z krawężnikami. Podstawowe wartości dotyczące zawieszenia samochodu zmieniają się także przy wymianie części składowych układu jezdnego.

Do rozregulowania geometrii dochodzi też podczas wypadku. Niestety, czasem ustawienie jej okazuje się niemożliwe, co oznacza, że nadwozie nie trzyma swoich parametrów.

Jakie skutki może mieć niewłaściwe ustawienie geometrii kół?

Skutki niewłaściwej geometrii kół:

  • „ściąganie” auta w jedną ze stron w czasie jazdy
  • zwiększone zużycie paliwa
  • zwiększony opór na kierownicy podczas wykonywania skrętów
  • przyspieszone ścieranie się opon po zewnętrznej stronie
  • piszczenie opon przy skręcaniu, nawet „z dala” od granicy przyczepności
  • stuki w zawieszeniu
  • opóźniona reakcja samochodu na skręcanie kierownicą
  • luzy na kierownicy
  • nagłe, niespodziewane zachowanie samochodu np. w zakręcie

Jak często należy wykonywać ustawianie zbieżność kół i jaki jest koszt tej operacji?

Kontrolę zbieżności warto zlecić jeśli:

  • opony zużywają się w sposób nierównomierny
  • gdy auto ściąga w czasie jazdy lub kierownica jest lekko przekrzywiona na wprost
  • gdy występują trudności w prowadzeniu
  • gdy w aucie wymieniliśmy elementy układu jezdnego lub same opony

Przyjmuje się, że ustawienie zbieżności należy przeprowadzić raz na 2 lata lub co 30 tys. km. Zbieżność warto sprawdzić również przy oględzinach samochodu przed zakupem, ponieważ w autach biorących udział w poważnym wypadku osiągnięcie wartości mieszczących się w normie producenta często bywa niemożliwe.

Kontrola geometrii kół wynosi przeciętnie od 150 do 250 zł, natomiast ustawienie zbieżności dla jednej osi kosztuje 100-220 zł. Skorygowanie geometrii kół wiąże się przeciętnie z kwotą 250 zł.

FAQ – najczęściej zadawane pytania

Ile trwa ustawienie zbieżności kół w warsztacie?

Samo ustawienie zbieżności zwykle zajmuje od 30 do 60 minut. Jeśli warsztat wykonuje pełny pomiar geometrii 3D wszystkich kół, czas może wydłużyć się do około godziny.

Dłużej trwa naprawa w sytuacji, gdy podczas kontroli okaże się, że zużyte są elementy zawieszenia lub układu kierowniczego, takie jak końcówki drążków kierowniczych, sworznie wahaczy czy tuleje. Dopóki nie zostaną wymienione, prawidłowe ustawienie geometrii często nie jest możliwe. W takich przypadkach cała usługa może potrwać nawet kilka godzin.

Jakie są objawy źle ustawionej zbieżności kół?

Pierwsze symptomy można zauważyć podczas codziennej jazdy. Najbardziej charakterystycznym objawem jest ściąganie samochodu w jedną stronę, mimo jazdy po prostej drodze i trzymania kierownicy na wprost.

Kolejnym sygnałem jest krzywo ustawiona kierownica podczas jazdy na wprost. Wielu kierowców zauważa również, że samochód gorzej reaguje na ruchy kierownicą lub wymaga ciągłych korekt toru jazdy.

Na problem może wskazywać także nierównomierne zużycie bieżnika, zwłaszcza po wewnętrznej lub zewnętrznej stronie opon. Zdarza się również, że podczas skręcania pojawiają się piski opon, mimo spokojnej jazdy i niewielkich prędkości. Jeżeli zauważysz choć jeden z tych objawów, warto umówić samochód na kontrolę geometrii zawieszenia.

Czy po wymianie opon trzeba sprawdzać zbieżność?

Nie zawsze.

Jeżeli wymieniasz jedynie komplet opon na taki sam rozmiar i wcześniej samochód prowadził się prawidłowo, kontrola zbieżności nie jest obowiązkowa.

Warto jednak ją wykonać, gdy poprzedni komplet zużywał się nierównomiernie, zmieniasz rozmiar felg lub opon albo po sezonowej wymianie zauważysz, że samochód zaczął ściągać lub kierownica nie znajduje się idealnie na wprost. Koszt kontroli jest znacznie niższy niż zakup nowego kompletu opon, dlatego często pozwala uniknąć dużo większych wydatków.

Czy zbieżność kół wpływa na zużycie paliwa?

Tak. Nieprawidłowo ustawiona geometria zwiększa opory toczenia, przez co silnik musi wykonać większą pracę, aby utrzymać tę samą prędkość.

Wzrost zużycia paliwa zwykle nie jest spektakularny, ale może wynosić od około 2 do 5%, a przy mocno rozregulowanej geometrii nawet więcej. Znacznie szybciej od wyższego spalania kierowca odczuje jednak przyspieszone zużycie opon – a one kosztują znacznie więcej niż sama regulacja geometrii.

Co się stanie, jeśli nie ustawię zbieżności na czas?

Najbardziej odczuwalnym skutkiem jest szybsze zużycie opon. W skrajnych przypadkach nowy komplet może nadawać się do wymiany już po kilkunastu tysiącach kilometrów.

Z czasem pogarsza się również prowadzenie samochodu. Auto może stać się mniej stabilne podczas jazdy z wyższą prędkością, gorzej reagować na ruchy kierownicą oraz mniej przewidywalnie zachowywać się podczas hamowania lub omijania przeszkód. Dodatkowo szybciej zużywają się elementy zawieszenia i układu kierowniczego, co oznacza kolejne koszty serwisowe.

Czy po wymianie amortyzatorów lub innych elementów zawieszenia trzeba ustawić geometrię?

Tak. To jedna z podstawowych czynności serwisowych po każdej ingerencji w zawieszenie.

Wymiana amortyzatorów, wahaczy, końcówek drążków kierowniczych, sworzni czy sprężyn może zmienić wzajemne położenie elementów zawieszenia, a tym samym parametry geometrii.

Dlatego po zakończeniu naprawy warsztaty niemal zawsze zalecają wykonanie pomiaru i ewentualnej regulacji. Pozwala to przywrócić ustawienia przewidziane przez producenta i uniknąć szybkiego zużycia nowych części.

Czy można samodzielnie sprawdzić zbieżność kół?

Istnieją domowe sposoby polegające m.in. na pomiarze odległości między kołami za pomocą sznurka lub taśmy mierniczej, jednak pozwalają one jedynie wykryć bardzo duże odchylenia.

Nowoczesne samochody wymagają pomiarów z dokładnością do pojedynczych minut kątowych, dlatego samodzielna kontrola nie zastąpi profesjonalnego badania. Najdokładniejsze wyniki zapewniają urządzenia do geometrii 3D, które jednocześnie mierzą wszystkie najważniejsze parametry zawieszenia.

Jaka jest różnica między zbieżnością a geometrią 3D?

To dwa różne pojęcia. Zbieżność jest tylko jednym z parametrów geometrii zawieszenia i określa wzajemne ustawienie kół na jednej osi.

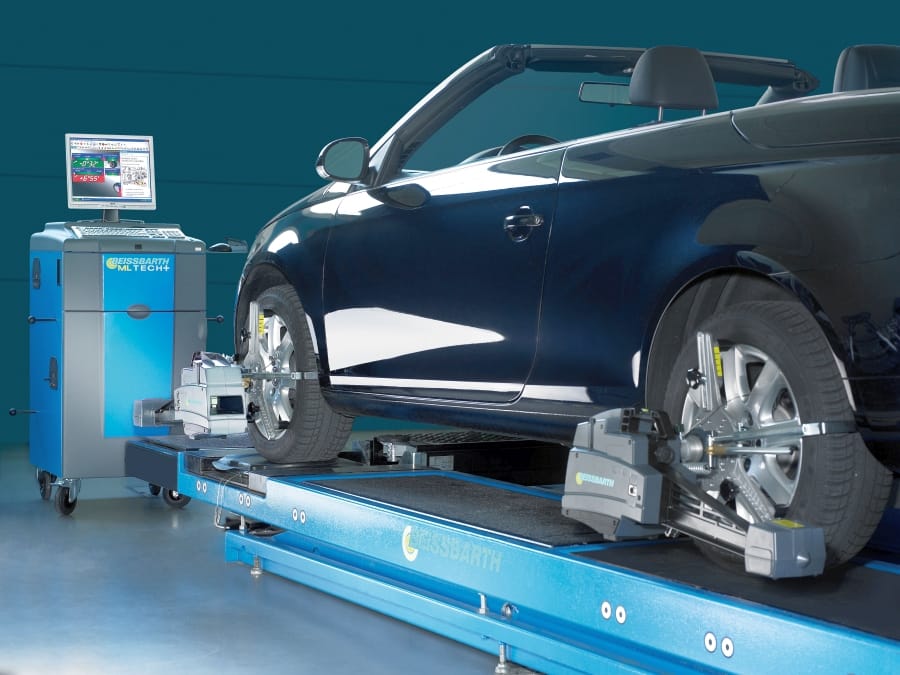

Geometria 3D to natomiast nowoczesna metoda komputerowego pomiaru całego zawieszenia. Obejmuje nie tylko zbieżność, ale również kąt pochylenia kół, kąt wyprzedzenia sworznia zwrotnicy oraz pozostałe parametry przewidziane przez producenta samochodu.

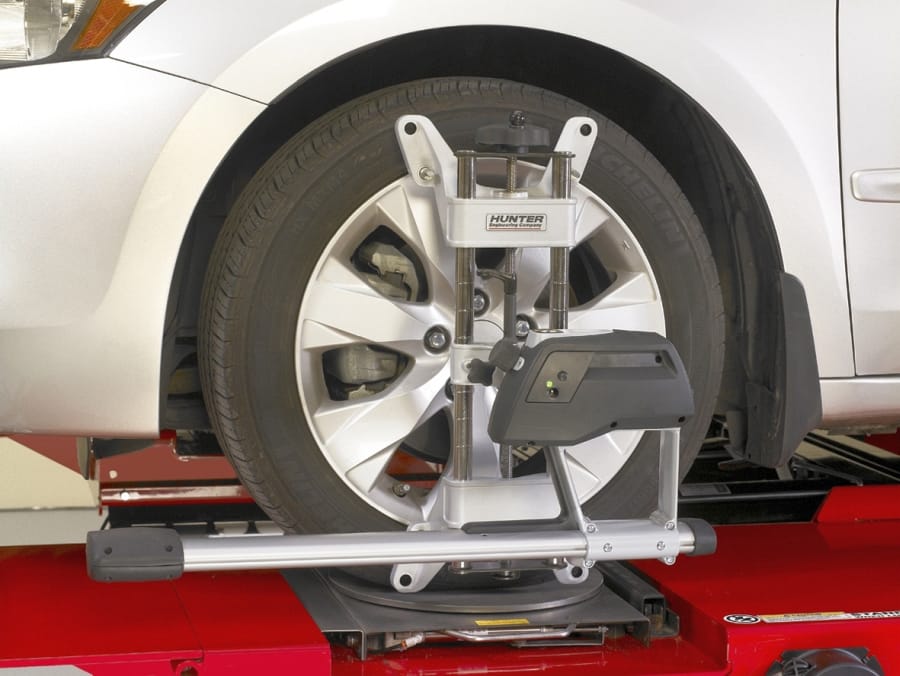

Dzięki kamerom i specjalnym głowicom pomiarowym urządzenie pozwala bardzo dokładnie sprawdzić, czy wszystkie wartości mieszczą się w fabrycznych tolerancjach.

Czy po stłuczce lub wjechaniu w dużą dziurę warto sprawdzić geometrię?

Zdecydowanie tak.

Silne uderzenie w krawężnik, głęboką wyrwę w jezdni lub udział nawet w pozornie niewielkiej kolizji mogą zmienić ustawienie zawieszenia. Nawet jeśli samochód początkowo prowadzi się normalnie, kontrola geometrii pozwala wykryć niewielkie odchylenia, zanim doprowadzą do nierównomiernego zużycia opon lub pogorszenia prowadzenia.

Po każdej mocniejszej kolizji albo uderzeniu kołem w przeszkodę warto więc potraktować kontrolę geometrii jako element przeglądu powypadkowego.

Czy źle ustawiona zbieżność wpływa na działanie ABS i ESP?

Pośrednio tak.

Systemy takie jak ABS, ESP czy kontrola trakcji działają najskuteczniej wtedy, gdy wszystkie koła mają możliwie najlepszy kontakt z nawierzchnią. Nieprawidłowa geometria może pogorszyć stabilność samochodu, wydłużyć drogę hamowania oraz zmniejszyć przyczepność podczas szybkiego pokonywania zakrętów.

Nie oznacza to, że systemy przestaną działać, ale ich skuteczność może być ograniczona przez pogorszone właściwości jezdne auta. Dlatego prawidłowo ustawiona geometria jest jednym z elementów wpływających na bezpieczeństwo jazdy.
